Покрытия

Позволяет создавать  обозначение покрытия защитного. В результате работы команды область покрытия закрашивается выбранным цветом и создается обозначение покрытия на линии-выноске.

Команда доступна в модели.

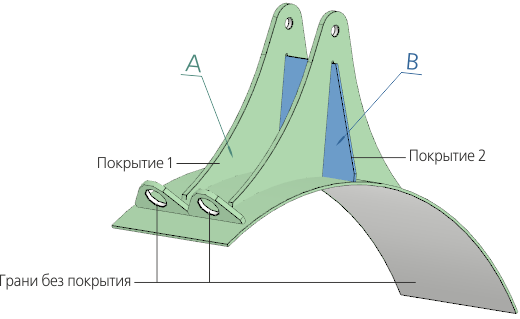

Пример создания покрытий на выбранных гранях

Для вызова команды нажмите кнопку Покрытие защитное на инструментальной панели Покрытия.

Команда доступна в модели.

Чтобы построить покрытие, выполните следующие действия.

1.Выберите способ указания покрываемых граней. Для этого активизируйте переключатель группы Результат.

• Покрытые (способ по умолчанию) — будут покрыты только указанные объекты, остальные останутся непокрытыми.

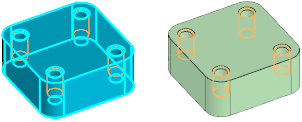

Создание покрытия при указании объекта в Дереве способом Покрытые

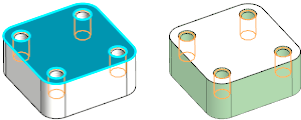

Создание покрытия при указании отдельных граней способом Покрытые

• Непокрытые — будут покрыты все грани за исключением указанных.

Создания покрытий на выбранных гранях способом Непокрытые

Для указания граней отверстий, созданных командами Отверстие... базового функционала системы КОМПАС-3D, служит кнопка Добавить отверстия справа от поля Объекты.



Указание граней отверстий способом Непокрытые

Прием выполняется для отверстий, расположенных на первом уровне сборки.

Чтобы тела и компоненты были представлены в виде набора граней, необходимо указывать объекты при нажатом переключателе Рассыпать компоненты на грани . Грани отображаются в поле Объекты, становится доступен их выбор для выполнения команды.

2. Укажите объекты: модель целиком, компоненты, тела — в Дереве построения, грани — в графической области.

3. Включите опцию Исключить контактные площадки, чтобы исключить из покрытия области контакта совпадающих граней.

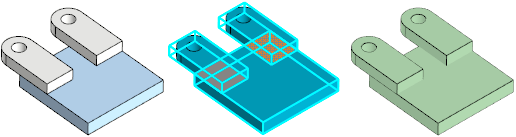

Исключение контактных площадок

Выберите экземпляр защитного покрытия из справочника или создайте набор покрытий при помощи кнопки Добавить покрытие .  Задайте толщину в списке свойств покрытия.

Линия-выноска обозначения покрытия

Редактирование покрытия

Свойства обозначения

4. Нажмите кнопку Создать объект .

Команда завершается автоматически.

Чтобы отказаться от создания покрытия, нажмите кнопку Завершить .

За один вызов команды можно создать покрытие или набор покрытий с заданными свойствами.
