Композиты

Позволяет создать пакет детали из ПКМ. Для создания пакета необходимо предварительно подготовить поверхность пакета при помощи команд системы КОМПАС-3D.

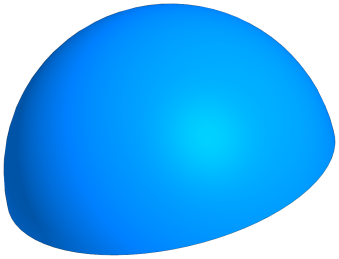

Пример поверхности для создания пакета

Для вызова команды нажмите кнопку Пакет на инструментальной панели Композиты.

Настройка параметров пакета

Чтобы создать пакет, выполните следующие действия.

1. Задайте порядковый номер пакета в детали в поле Обозначение.

Поле Обозначение заполняется автоматически, начиная со значения Р010. В случае создания дополнительных пакетов их порядковый номер увеличивается автоматически с шагом равным 10 (Р020, Р030, Р040 и т.д.). Если требуется задать обозначение вручную, необходимо отключить опцию Авто и ввести значение.

2. Задайте имя пакета в детали в поле Наименование.

Поле Наименование заполняется автоматически, начиная со значения Пакет. При необходимости введите новое наименование, заполнив поле вручную.

3. Заполните поле Родитель выбором из списка ранее созданного пакета, если требуется указать связь между пакетами. Поле может оставаться пустым.

4. Задайте поверхность пакета. Для этого при активированном поле Поверхность укажите грань поверхности, по которой будет создаваться пакет.

Выберите тип границы. Для этого активизируйте переключатель Инженерная или Производственная .

По умолчанию Границей пакета является контур заданной поверхности.

Чтобы сменить Границу, воспользуйтесь одним из следующих способов:

•при активированном поле Граница укажите ранее созданный контур;

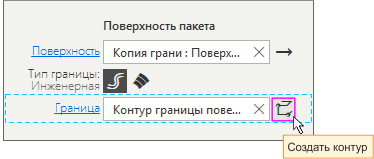

•постройте контур в процессе Создать контур (в случае работы с инженерной границей)

или постройте кривую в процессе Эквидистанта кривой (в случае работы с производственной границей).

Построение объектов в процессе команды

5. Задайте систему координат (далее — СК) пакета. При активированном поле СК пакета укажите систему координат. Вариант по умолчанию — Начало координат.

Для смены СК пакета воспользуйтесь одним из следующих способов:

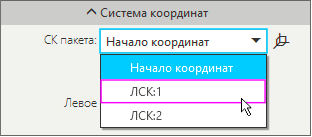

•выберите из списка одну из СК, ранее созданных командой КОМПАС-3D;

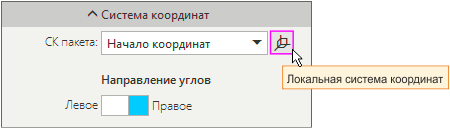

•постройте новую СК в процессе Локальная система координат.

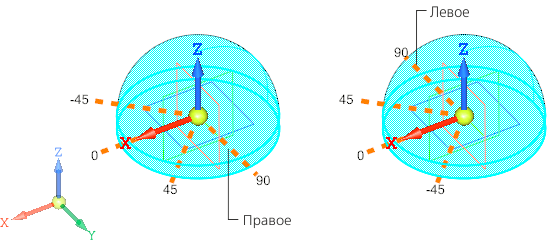

Точка для создания СК должна находиться внутри границы пакета и принадлежать поверхности пакета. Направление оси X в СК пакета будет определять базовое направление основной нити для создаваемых в пакете слоев. При необходимости направление основной нити редактируется в процессе создания слоя.

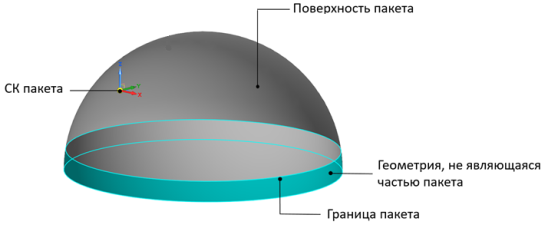

По завершению всех настроек в графическом окне отображается фантом будущего пакета с выбранной СК.

6. Задайте материал в поле Материал пакета. Поле может оставаться пустым. В этом случае при последующем создании каждого слоя в пакете необходимо будет выбирать материал слоя вручную.

7. Нажмите кнопку Создать объект .

За один вызов команды можно построить несколько пакетов.

Чтобы прервать работу команды, нажмите кнопку Завершить .

По завершению всех настроек в графическом окне отображается фантом будущего пакета с выбранной СК.
