Размеры эскизов и операций можно отобразить в виде элементов оформления. В результате в графической области появятся производные размеры, соответствующие размерам эскизов и операций. В Дереве построения производные размеры отображаются подчиненными эскизам и операциям.
Размеры эскиза, не имеющие переменных, нельзя представить в виде элементов оформления.
Управляющие размеры эскизов и операций, представленные как элементы оформления, сохраняют свой тип, т.е. остаются управляющими. При изменении значения такого размера модель перестраивается. Подробнее...
После создания производные размеры располагаются в плоскости, которую система определяет автоматически. При необходимости эти размеры можно переместить в другую плоскость.
|
|
а) |
б) |

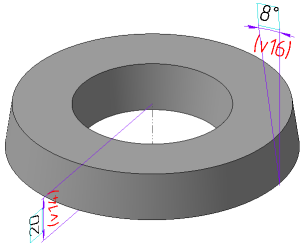

Производные размеры
а) в Дереве построения, б) в графической области
