Назначение допуска |
Scroll |
Назначение или изменение допуска на размер эскиза или на значение параметра операции выполняется в диалоге Допуск.

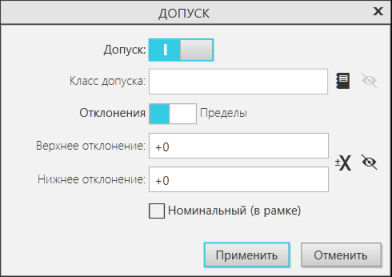

Диалог назначения допуска
а) на линейную величину, б) на угловую величину
Подробное описание элементов управления диалога...
Для новых размеров и параметров операций:
•состояние переключателя Допуск (включен/отключен) и умолчательное значение допуска определяются настройкой допусков по умолчанию (см. раздел Допуски и предельные значения — Допуски по умолчанию),
•состояние переключателя Отклонения/Пределы, определяется настройкой параметров допусков и предельных значений (см. раздел Допуски и предельные значения — Параметры).
Диалог Допуск можно вызвать в процессе выполнения операции или вне процесса (см. раздел Вызов диалога назначения допуска).
Основные действия, выполняемые в диалоге Допуск, приведены в таблице.
Основные действия, выполняемые в диалоге Допуск
Действие |
Выполнение |
|
Назначение индивидуального допуска |
Заполните нужные поля диалога и нажмите кнопку Применить. |
|
Назначение общего допуска |
Очистите все поля диалога и нажмите кнопку Применить. Общий допуск назначается, если в диалоге настройки общих допусков включена опция Использовать общие допуски по ГОСТ 30893.1 (ISO2768-1) (см. раздел Общие допуски). |
|
Отключение возможности назначения допуска (общего или индивидуального) |
Установите переключатель Допуск в положение выключен и нажмите кнопку Применить. |
Обратите внимание на следующие особенности работы в диалоге:
•Если для размера эскиза или параметра операции созданы переменные предельных отклонений (см. раздел Переменные предельных отклонений) и ячейка Выражение Панели переменных заполнена хотя бы для одной из них, в диалоге недоступны следующие элементы управления: поле Класс допуска и кнопки, предназначенные для выбора класса допуска и настройки его отображения; переключатель Отклонения/Пределы и поля предельных отклонений/предельных значений размера.
•В диалоге можно изменить отображение размерной надписи размера операции, например, включить показ предельных значений размера вместо отклонений. При этом, если размер операции представлен в виде элемента оформления (т.е. создан соответствующий производный размер), то сделанные изменения передаются в производный размер и будут видны при последующем редактировании операции. В противном случае, т.е. если производного размера нет, измененное отображение размерной надписи сохраняется лишь до завершения операции. При последующем редактировании операции ее размер отображается согласно настройке параметров допусков и предельных значений (см. раздел Допуски и предельные значения — Параметры).
