КОМПАС-3D v22

Создание библиотеки свойств выполняется в диалоге Управление свойствами.

Для создания библиотеки выполните следующие действия.

1.Нажмите кнопку Показать библиотеку .

2.В появившемся диалоге укажите или создайте папку, в которой должна размещаться новая библиотека.

3.Введите имя новой (несуществующей) библиотеки и нажмите кнопку Открыть.

4.Ответьте Да на запрос системы о создании нового файла (см. рисунок).

Активное окно просмотра диалога управления свойствами очистится, так как вновь созданная библиотека пуста.

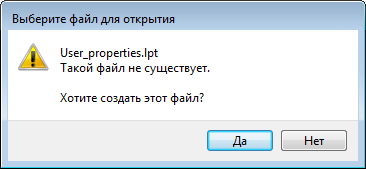

Запрос на создание файла новой библиотеки

5.Чтобы создать в библиотеке новый раздел, нажмите кнопку Создать раздел и введите имя раздела в появившемся на экране диалоге. Аналогично создайте все нужные разделы и подразделы.

6.Создайте нужные свойства, используя кнопку Создать свойство . Действия по созданию свойств подробно описаны в разделе Создание свойства.

При необходимости вы можете редактировать и удалять разделы библиотеки и свойства (см. разделы Изменение свойства и Удаление свойства).

Кнопка Копировать вправо /влево позволяет копировать в библиотеку уже существующие свойства.

Кнопка Перенести вправо /влево позволяет переносить их.

Для выполнения этих действий в соседнем окне просмотра необходимо открыть нужный источник свойств для копирования (переноса) и выделить свойство.

Источником может быть текущий документ или библиотека свойств.

•При выборе документа вы можете не только копировать (переносить) свойства этого документа, но и копировать свойства входящих в него вставок.

•При выборе библиотеки вы можете копировать (переносить) как свойства, так и разделы этой библиотеки.
