Спецификации с вложенными и дополнительными разделами |
Scroll |
Возможность создания в спецификации вложенных и дополнительных разделов зависит от стиля спецификации.
По умолчанию блоки вложенных и блоки дополнительных разделов доступны, например, в стиле Простая спецификация ГОСТ Р 2.106-2019 и в некоторых других стилях спецификации.
При необходимости вложенные и дополнительные разделы могут создаваться в спецификации любого стиля. Для этого следует отредактировать нужный стиль спецификации. Включение и настройка блоков вложенных разделов производится в разделе Разделы — Блоки вложенных разделов диалога настройки стиля спецификации, а включение и настройка блоков дополнительных разделов — в разделе Блоки дополнительных разделов того же диалога.

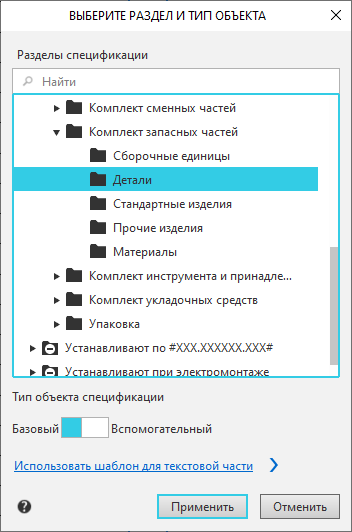

Блоки разделов, вложенные в раздел Комплекты, и блок дополнительных разделов
Устанавливают по... в списке разделов Простой спецификации
Конструкция #XXX# в заголовке блока указывает место, куда будет вставлено обозначение выбранного пользователем документа, обычно — электромонтажного чертежа или таблицы соединений. Указанная конструкция вводится в имя блока вложенных и/или дополнительных разделов при настройке стиля спецификации; количество и тип символов между «решетками» значения не имеет.
Обозначение документа в заголовке блока можно ввести вручную или получить из подключенного документа. Ввод обозначения или выбор документа производится при работе со спецификацией после создания в ней блока разделов.
Чтобы настроить заголовок блока, выделите его в спецификации. На Панели параметров отобразятся секции для настройки.
Вручную обозначение документа вводится в поле Обозначение документа. Обозначение передается в заголовок блока в спецификации, заменяя конструкцию #XXX#. Если в дальнейшем потребуется вернуться к заголовку по умолчанию, то нажмите на кнопку Вернуть обозначение из стиля
справа от поля.
Чтобы получить обозначение из документа, подключите документ. Для этого нажмите кнопку
в секции Документы. В открывшемся окне укажите документ и нажмите кнопку Открыть. Выбранный документ отобразится в таблице, а его обозначение — в заголовке блока в спецификации.
При подключении документа автоматически устанавливается связь его обозначения с заголовком блока: в секции Документы нажата кнопка Получать свойства из документа
. Это означает, что при изменении обозначения в подключенном документе новое обозначение будет передано в заголовок блока в спецификации. Если требуется отключить связь между заголовком блока и подключенным документом, то отожмите кнопку Получать свойства из документа .
|
Если на момент подключения документа в поле Обозначение документа был введен текст, то он заменяется обозначением подключенного документа. Если, наоборот, на момент ручного ввода обозначения был подключен документ, то в заголовок блока в спецификации передается введенный текст, а кнопка Получать свойства из документа |
|
Если в секции Документы подключен документ, то кнопка Вернуть обозначение из стиля |
Чтобы заменить подключенный документ другим, нажмите кнопку в секции Документы. Для удаления подключенного документа нажмите кнопку Удалить
. Заголовок блока при этом не изменится.
Если требуется открыть связанный с заголовком блока документ на отдельной вкладке в окне КОМПАС-3D, нажмите кнопку Редактировать в окне
.
Чтобы включить/отключить просмотр миниатюры связанного документа на Панели параметров, нажмите кнопку Включить просмотр документов
.
|
Название блока, заданное в стиле, может также содержать одну или несколько конструкций типа \n. Она означает, что весь следующий за ней текст будет перенесен на новую строку. Таким образом, с помощью конструкции \n возможно формирование многострочных заголовков блоков. |
