Особенности задания параметров надписи вида зеркального исполнения |
Scroll |
При создании ассоциативного чертежа модели, содержащей зеркальное исполнение, вы можете добавить ассоциативный вид этого исполнения в чертеж. При этом в чертеже автоматически создаются надписи видов зеркального исполнения и исполнения, которое является исходным для него.
|

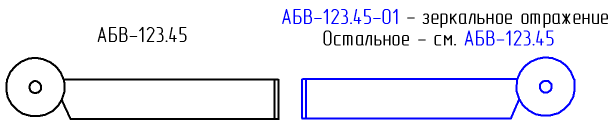

Ассоциативные виды исходного и зеркального исполнений модели
Условия создания надписей:
•чертеж содержит ассоциативные виды исходного и зеркального исполнений (надписи создаются при добавлении одного из этих видов, если другой уже имеется в чертеже),
•чертеж не содержит ассоциативных видов других моделей и других исполнений этой же модели,
•при настройке параметров нового вида чертежа включена опция Создавать надписи при вставке ассоциативного вида зеркального исполнения.
|
Если ассоциативный вид одного из исполнений (исходного или зеркального) уже содержит надпись вида, то при добавлении ассоциативного вида другого исполнения имеющаяся надпись будет дополнена. |
Надпись ассоциативного вида зеркального исполнения формируется в соответствии с шаблоном. Данный шаблон определяется настройкой и при необходимости может быть изменен (см. раздел Параметры нового вида).
Надпись ассоциативного вида исходного исполнения не настраивается. Она содержит ссылку на обозначение исполнения модели — источника вида. Код документа, входящий в обозначение, в ссылку не включается.
Обе надписи могут содержать другие элементы, например, знак «повернуто», масштаб вида, угол поворота и т.п. Это зависит от настройки параметров надписи.
В дальнейшем вы можете отредактировать или удалить надпись вида, созданную автоматически, как обычную надпись вида.
При удалении надписи одного из видов или самого вида вместе с надписью надпись второго вида не удаляется.
|
Обратите внимание на то, что описанные выше надписи видов могут быть добавлены в чертеж только автоматически. Создать их вручную нельзя. Если надпись одного из видов была отредактирована или удалена, то для восстановления надписи необходимо заново создать вид. |
