Элемент вращения образуется путем поворота сечения вокруг оси в одну или в обе стороны на заданный угол. Например, на следующем рисунке показан элемент, образованный поворотом эскиза на 270° вокруг оси, лежащей в его плоскости.
|

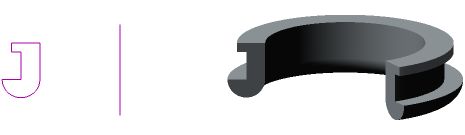

Эскиз, ось и элемент, образованный операцией вращения
Элемент вращения может быть самостоятельным телом, а может быть приклеен к телу или вырезан из него.
Для создания нового тела или приклеивания элемента вращения к имеющемуся телу (т.е. для добавления материала) служит операция Элемент вращения, а для вырезания элемента вращения из тела (т.е. для удаления материала) — операция Вырезать вращением.
В качестве сечения элемента вращения может использоваться грань, эскиз (область в эскизе), ребро, пространственная кривая (в том числе контур) или набор этих объектов.
При вращении замкнутого сечения, например, грани, замкнутого эскиза (области в эскизе), замкнутой плоской кривой, возможен выбор между сплошным и тонкостенным элементом. На рисунке приведен пример построения элемента вращения, сечением которого является грань.
|
|
|
а) |
б) |
в) |
Вращение грани:
а) сечение и ось б) сплошной элемент, в) тонкостенный элемент
Для разомкнутых сечений, например, ребра, неплоской кривой, возможно построение только тонкостенного элемента (пример вращения неплоской кривой приведен на рисунке).
|
Элемент вращения с сечением-спиралью
Если сечением является плоский разомкнутый объект (или объекты), а ось вращения лежит в плоскости сечения, то доступен выбор типа построения — тороид или сфероид. В случае построения сфероида доступно создание сплошного и тонкостенного элемента.
