Глубина отверстия |
Scroll |
Глубина отверстия задается с помощью кнопок Глубина в группе Отверстие на Панели параметров.
Выберите способ определения глубины отверстия и задайте необходимые параметры. Параметры задания глубины приведены в таблице.
Способы определения глубины отверстия
Глубина |
Правила построения |
|
|
На расстояние |
Глубина отверстия определяется расстоянием от его базовой точки до центра плоского торца прямого кругового цилиндра отверстия. Задайте расстояние в поле Расстояние. Доступен выбор формы дна. Глубина дна не учитывается при задании расстояния. |
|
Через все |
Глубина отверстия определяется расстоянием от его базовой точки до точки пересечения оси отверстия с плоскостью, перпендикулярной оси и проходящей через наиболее удаленную от точки привязки точку габаритного параллелепипеда модели. |
|
До объекта |
Глубина отверстия определяется: •При указании поверхности — по положению указанной грани или плоскости. •При указании точечного объекта — расстоянием от базовой точки отверстия до проекции точечного объекта на ось отверстия. Название указанного объекта отображается в поле Объект. |
При задании глубины в отверстии из библиотеки существует ряд особенностей, см. ниже.
Особенности задания глубины в отверстии из библиотеки
•Группа кнопок Глубина отсутствует на Панели параметров при построении центровых отверстий. Глубина центрового отверстия определяется параметрами глубины: l, l1, l2, l3,H и т.д. Набор параметров зависит от типа отверстия (Форма А, Форма B и т.д). Значения параметров отображаются в таблице параметров отверстия, где их можно изменять.
•Для вариантов задания глубины Через все и До объекта расчетная глубина отверстия отображается в таблице параметров отверстия, а в колонке Изменен, напротив ее имени — появляется «галочка». Изменение глубины в таблице недоступно.
•Если выбран вариант задания глубины До объекта и указана поверхность, то глубина отверстия определяется точкой пересечения этой поверхности с осью отверстия. Поэтому, если поверхность не плоская или не перпендикулярна оси отверстия, то оно может быть не полностью прорезано по глубине, см рисунок.
|

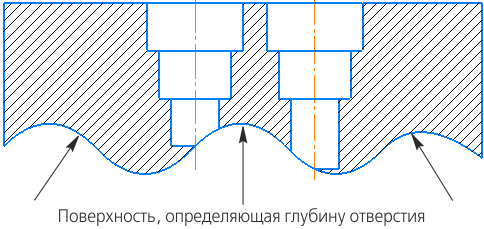

Пример задания глубины отверстия из библиотеки способом До объекта,
объект — неплоская поверхность
