Задание параметров операции на Панели параметров |
Scroll |
После вызова большинства команд создания объектов необходимо задать различные параметры этих объектов.
Например, после вызова команды построения окружности требуется задать положение ее центра и радиус, а после вызова команды построения тела выдавливания — направление, глубину выдавливания и величину уклона.
При разработке моделей и чертежей с помощью КОМПАС-3D все параметры создаваемых объектов отображаются на Панели параметров. Каждому параметру соответствует один элемент Панели (см. рисунок).
|

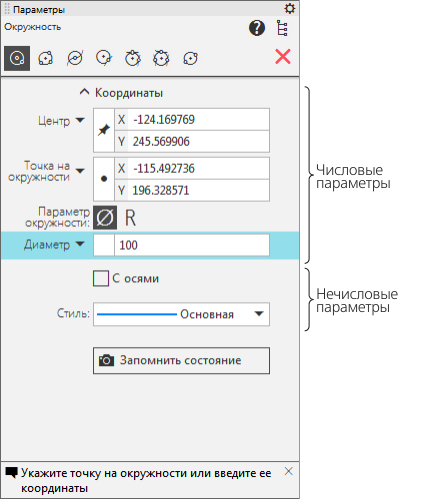

Панель параметров при построении окружности
Параметры можно разделить на числовые (координаты точки, длина, угол, количество вершин и т.п.) и нечисловые (стиль линии, наличие осей симметрии и т.п.).
Если нечисловые параметры объекта можно задать только одним способом — выбрав нужный вариант на Панели параметров, то для задания числовых параметров доступно несколько способов.
•Первый, наиболее простой и наглядный способ задания параметров — указание нужных точек в графической области (см. раздел Указание точек). Этот способ может применяться в основном для графических объектов, так как среди трехмерных объектов сравнительно мало таких, чьи параметры можно было бы задать, указав лишь точки.
•Второй способ — ввод параметров в предопределенном порядке — позволяет более гибко управлять параметрами объектов (см. раздел Ввод числовых параметров в предопределенном порядке). Этот способ доступен при создании большинства объектов — как графических, так и трехмерных.
•Третий способ — задание значений параметров на Панели параметров — менее нагляден, но универсален и может применяться при создании объектов всех типов (см. раздел Ввод значений параметров в поля).
Все эти способы задания параметров объектов можно комбинировать.
В дальнейшем при описании команд построения объектов под словом «указание» будет подразумеваться указание некоторого элемента курсором в рабочем поле (т.е. установка курсора на этом объекте и щелчок левой кнопкой мыши), а под словом «задание» — задание параметров любым способом.
|
В разделах, посвященных созданию объектов, описаны наиболее простые и часто используемые пути. Это касается как способа, так и порядка задания параметров объектов. Например, чтобы построить отрезок, необходимо каким-либо образом указать его длину, направление и положение. При этом можно действовать, например, так: ввести координаты первой точки, затем — угол наклона к оси абсцисс текущей системы координат, и, наконец, указать мышью конечную точку отрезка. Естественно, этот способ такой же правильный, как и все остальные; более того, в некоторых случаях он может оказаться единственно возможным. Однако в описании построения отрезка приведены лишь два основных способа построения: по двум точкам и по точке, длине и углу, так как именно они являются самыми простыми и наиболее употребительными. |
