Простановка размеров

К массиву могут быть автоматически проставлены размеры. Для этого включите опцию С размерами на Панели параметров.

При создании массива система проставит следующие размеры:

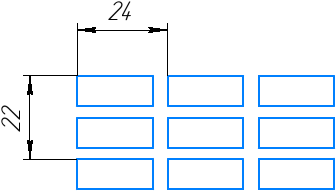

•для массива по сетке — расстояние между экземплярами в первом и втором направлении сетки (см. рис. а),

•для массива по концентрической сетке — линейный размер между экземплярами в радиальном направлении и угловой размер между экземплярами в кольцевом направлении сетки (см. рис. б).

Размер проставляется между соседними или крайними экземплярами — в зависимости от того, какой вариант интерпретации расстояния между экземплярами выбран в соответствующем направлении сетки.

Размеры, проставленные автоматически:

а) к массиву по сетке, б) к массиву по концентрической сетке

Размеры, созданные вместе с массивом, являются управляющими, т.е. позволяют изменять его параметры, вне зависимости от того, включен или отключен параметрический режим.

Если размер массива был удален при последующем редактировании, его можно восстановить. Для этого надо отредактировать содержащий его массив, включив опцию С размерами.

Работа с характерными точками

В процессе построения массива можно изменять параметры сетки перемещением ее характерных точек. Характерные точки массива имеют разное назначение и разную форму.

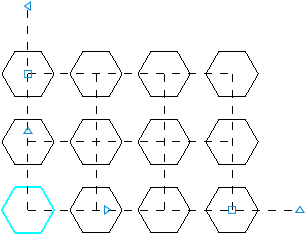

Характерные точки массива по сетке:

•Точка позволяет задать количество экземпляров массива в соответствующем направлении. Отображается, если задано расстояние между соседними экземплярами.

•Точка на оси сетки позволяет задать расстояние между экземплярами массива в соответствующем направлении. Отображается около первой или последней копии, если количество экземпляров массива в данном направлении больше единицы.

•Точка на конце первой оси сетки позволяет задать угол наклона первой оси к оси абсцисс текущей системы координат.

•Точка на конце второй оси позволяет задать угол между осями сетки.

Характерные точки массива по концентрической сетке:

•Точка в центре сетки позволяет задать положение центра массива.

•Точка на первой окружности сетки позволяет задать количество экземпляров массива в кольцевом направлении. Отображается, если задан угол между соседними лучами сетки.

•Точка на последней окружности сетки позволяет задать количество экземпляров массива в радиальном направлении. Отображается, если задано расстояние между соседними окружностями сетки.

•Точка на первой окружности сетки позволяет задать угол между радиальными линиями. Отображается, если количество экземпляров массива в кольцевом направлении больше единицы.

•Точка на второй окружности сетки позволяет задать расстояние между окружностями. Отображается, если количество экземпляров массива в радиальном направлении больше единицы.

Характерные точки: а) массива по сетке, б) массива по концентрической сетке

Чтобы переместить характерную точку сетки, подведите к ней указатель мыши. Курсор примет вид четырехсторонней стрелки . Нажмите левую кнопку мыши, и не отпуская ее, переместите характерную точку. Затем отпустите кнопку мыши.
