Упражнение 59. Проверка работы пользовательского шаблона |
Scroll |
1.Создайте новую спецификацию со стилем Простая спецификация ГОСТ Р 2.106-2019 (вы редактировали его в предыдущем упражнении) из библиотеки Test\Graphic_2023.lyt.
2.Вызовите команду Вставка — Добавить базовый объект
.
3.В появившемся диалоге выделите раздел Материалы и щелкните по ссылке Использовать шаблон для текстовой части.
4.Убедитесь, что в списке шаблонов заполнения текстовой части появился шаблон (или шаблоны), созданный вами при выполнении упражнения Создание шаблона для обозначения материала (см. рисунок).
|
Если новый шаблон отсутствует в списке, вернитесь в библиотеку Test\Spc.lat и проверьте значения ключей созданного вами атрибута: 100, 7 и 1. |
|

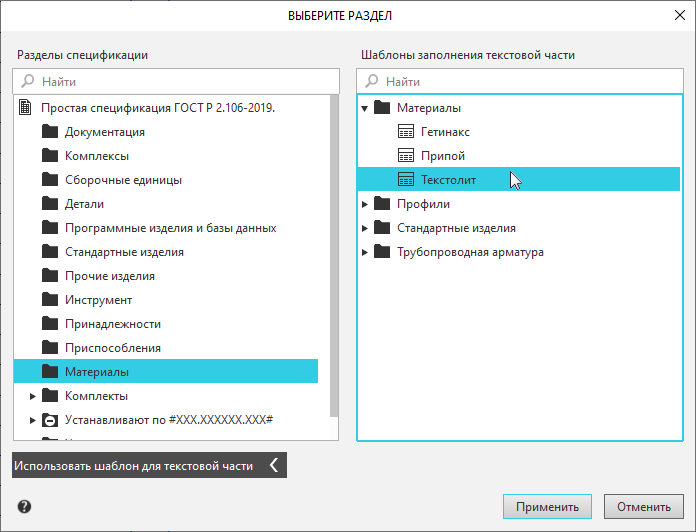

Новый шаблон заполнения текстовой части объекта спецификации
5.Выделите созданный вами шаблон в списке и нажмите кнопку Применить.
В спецификации появится раздел Материалы с новым объектом. В графу Наименование этого объекта внесен текст, сформированный по вашему новому шаблону с умолчательными значениями полей.
6.В режиме редактирования объекта спецификации на Панели параметров отображается одноименная шаблону секция с таблицей полей. Измените в таблице значения каких-либо полей и подтвердите создание объекта.
7.Создайте еще несколько объектов с новым шаблоном заполнения.
8.Измените у каждого из них значения в полях шаблона.
9.Убедитесь, что в результате автоматической сортировки объекты разместились по предписанным вами правилам. Если объекты отсортированы не так, как вы ожидали, вернитесь в библиотеку Test\Spc.lat и проверьте значения ключей полей созданного вами атрибута.
10.Закройте спецификацию.
