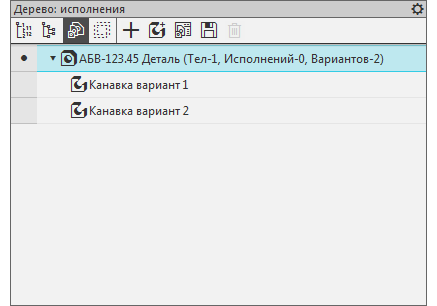

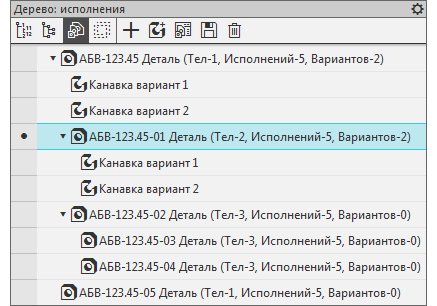

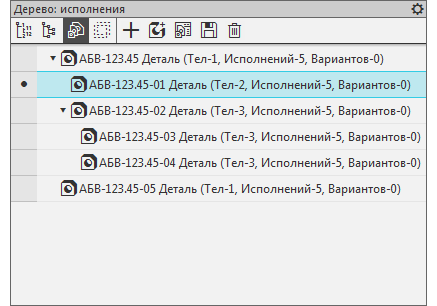

Исполнения и варианты модели показываются на Панели дерева модели при нажатой кнопке Исполнения . В этом случае в заголовке Панели отображается название Дерево: исполнения. В зависимости от наличия в файле модели исполнений и вариантов Дерево может содержать только исполнения (рисунок 1), только варианты (рисунок 2), исполнения и варианты одновременно (рисунок 3). В верхней части Панели дерева находятся кнопки, позволяющие выполнять различные действия с исполнениями и вариантами.

Дерево исполнений и вариантов модели

На первой позиции в Дереве находится основное исполнение модели, на следующих позициях — варианты модели и остальные исполнения, зависимые и независимые. Все независимые исполнения расположены на первом уровне иерархии дерева. Зависимые исполнения и варианты подчинены тому исполнению, которое для них является исходным. Расположение вариантов и зависимых исполнений, входящих в иерархию исходного для них исполнения, определяется системой автоматически: вначале располагаются варианты, после них — зависимые исполнения.

Исполнения и варианты, входящие в иерархию одного и того же исполнения и находящиеся на одном уровне, можно перемещать в пределах этого уровня, перетаскивая их мышью в Дереве. Чтобы переместить исполнение или вариант, подведите курсор к нужной строке, нажмите левую кнопку мыши и, не отпуская ее, перемещайте курсор в нужное место. В процессе перемещения курсор имеет вид четырехсторонней стрелки , а рядом с курсором отображается название перемещаемого объекта. Если при перетаскивании под курсором оказывается объект, перед которым нельзя вставить исполнение или вариант, то фон под названием этого объекта становится розовым. Отпустите кнопку мыши, когда нужное положение строки будет достигнуто. Исполнение перемещается вместе с вариантами и зависимыми исполнениями, входящими в его иерархию.

Менять местами можно только объекты одного и того же типа. Перемещение исполнений выше вариантов и наоборот, вариантов ниже исполнений, недоступно.

Списки вариантов и зависимых исполнений можно раскрывать и закрывать, щелкая мышью на значках и рядом с пиктограммой их исходного исполнения.

Текущее исполнение/вариант отмечается значком (см. рисунки выше). Способы выбора текущего исполнения/варианта описаны в разделе Выбор текущего исполнения/варианта. Дерево построения текущего исполнения/варианта можно просмотреть, не переключая кнопки на Панели дерева модели. Оно показывается ниже Дерева исполнений и вариантов и повторяет Дерево модели в виде Истории построения.

Каждый объект в Дереве исполнений и вариантов имеет название и пиктограмму.

Название исполнения

Название исполнения состоит из его обозначения и наименования. Обозначение формируется при создании исполнения. Наименование по умолчанию совпадает с наименованием основного исполнения. И обозначение, и наименование исполнения можно изменить при редактировании свойств (см. раздел Редактирование свойств исполнения). Изменение наименования возможно также непосредственно в Дереве исполнений и вариантов с помощью команды Переименовать контекстного меню или клавиши <F2>.

Отображение обозначения и наименования в названиях исполнений соответствует настройке формата имени, выполненной для модели. При необходимости, изменив настройку, можно включить в название объекта или исключить из него значения любых свойств этого объекта, а также добавить префиксы перед значениями свойств в названии.

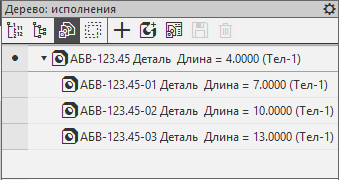

Например, на рисунке ниже приведено Дерево исполнений детали, для которой дополнительно к свойствам Обозначение и Наименование в название включено свойство, созданное из переменной, определяющей длину изделия, и задан префикс «Длина = » для этого свойства. Подробнее о формировании названий объектов см. раздел Названия и пиктограммы объектов в Дереве построения.

Отображение значений свойств в названии исполнения

Кроме обозначения, наименования и указанных при настройке свойств, в названии исполнения может показываться информация о количестве содержащихся в нем объектов разных типов (данная информация приводится в скобках после обозначения, наименования и значений свойств). Набор объектов, количество которых указывается в названии, идентичен для всех исполнений модели, в том числе основного исполнения. Он задается при настройке корневого элемента Дерева для текущей модели. На рисунке выше показана модель с исполнениями, для которой настроено отображение в названии только количества тел.

Название варианта

Название варианта модели задается пользователем при создании варианта (по умолчанию оно состоит из слова «Вариант» и порядкового номера). На рисунках 2 и 3 (см. выше) показано отображение названий вариантов в Дереве исполнений и вариантов модели.

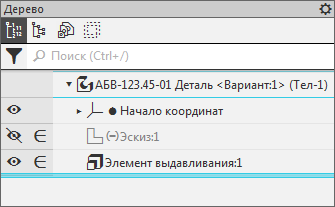

В Дереве построения модели название варианта показывается в строке корневого элемента Дерева. Кроме того, в этой строке отображаются: название исполнения, к которому относится вариант, и информация о количестве содержащихся в варианте объектов разных типов (данная информация приводится в скобках, ее состав настраивается). Название варианта располагается после названия исполнения и имеет вид <название варианта>, см. рисунок.

Отображение названия варианта в строке корневого элемента Дерева модели

Текст названия варианта соответствует значению свойства Вариант геометрического представления. Вы можете изменить его, отредактировав значение этого свойства. Можно также переименовать вариант в Дереве исполнений и вариантов с помощью команды Переименовать контекстного меню или клавиши <F2>.
