КОМПАС-3D v24

Чтобы построить отметку уровня, выполните следующие действия.

1.Вызовите команду Отметка уровня .

2.С помощью группы кнопок Вариант для вида Панели параметров выберите вариант проставляемого размера.

3.Выполните настройки, соответствующие выбранному варианту. Подробное описание действий при простановке различных вариантов отметки уровня приведено ниже.

Для вида Спереди

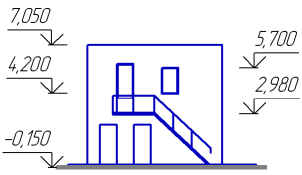

Данный вариант размера строится при нажатой кнопке Спереди и имеет вид, показанный на рисунке.

Для простановки размера требуется задать два уровня — нулевой и измеряемый. Значение уровня вычисляется как расстояние от нулевого уровня до измеряемого. Расчет производится в метрах с точностью до одной десятой. Вы можете создать группу размеров, значения которых будут отсчитываться от одного нулевого уровня.

Простановка отметки уровня для вида спереди

1.Укажите точку нулевого уровня. В графической области появится фантом размера.
По умолчанию значение размера автоматически определяется системой. При этом рядом с полем Значение нажата кнопка Авто . При перемещении курсора значение автоматически изменяется. Эти изменения отображаются на фантоме и в поле Текст Панели параметров.

2.Укажите точку измеряемого уровня для первого размера группы. Значение размера зафиксируется.

3.При необходимости вы можете ввести значение размера вручную. Для этого нажмите любую из буквенно-цифровых клавиш на клавиатуре. Запустится подпроцесс ввода текста, позволяющий ввести нужное значение, а также настроить параметры текста. Если требуется вернуться к автоматическому получению значения, нажмите кнопку Авто.

4.Чтобы значение отображалось подчеркнутым и/или в рамке, включите соответствующие опции.

5.Укажите точку, определяющую положение размерной надписи. Создание размера будет автоматически завершено.

6.Проставьте остальные размеры группы, указывая точки измеряемого уровня и положения размерной надписи.

7.Чтобы начать простановку новой группы размеров, расфиксируйте точку нулевого уровня.

8.Для завершения работы команды нажмите кнопку Завершить .

Для вида Сверху и Сверху с линией-выноской

Если нажата кнопка Сверху с линией-выноской , размер проставляется на полке (см. рисунок а), а если кнопка Сверху  — непосредственно на изображении (см. рисунок б).

Варианты простановки отметки уровня:

а) для вида сверху с линией-выноской, б) для вида сверху непосредственно на изображении

1.При простановке размера на полке (вариант Сверху с линией-выноской) укажите точку измеряемого уровня. Для размера, проставляемого непосредственно на изображении (вариант Сверху), указание данной точки не требуется.

2.Значения этих размеров не могут быть определены автоматически. Чтобы ввести значение вручную, а также настроить параметры текста, щелкните мышью в поле Текст и выполните необходимые действия в подпроцессе ввода текста.

3.Значения размеров отображаются в рамке. Если требуется подчеркнуть значение, включите соответствующую опцию.

4.Укажите точку, определяющую положение размерной надписи. Создание размера будет автоматически завершено.

5.Аналогично проставьте все остальные размеры.

6.Для завершения работы команды нажмите кнопку Завершить .
