Работа со свойствами документа и библиотеками свойств выполняется в диалоге Управление свойствами, который вызывается командой Управление свойствами... .

Способы вызова команды

В данном диалоге вы можете создавать новые или редактировать уже имеющиеся свойства текущего документа, выполнять различные операции с библиотеками свойств, включать/выключать отображение свойств в текущем документе.

Диалог содержит два окна просмотра. Чтобы выполнять действия в одном из окон, активизируйте его щелчком мыши. При этом кнопки, расположенные между окнами, становятся доступными для работы в активном окне.

Активным может быть только одно окно — оно выделено рамкой. Например, на рисунке активным является правое окно.

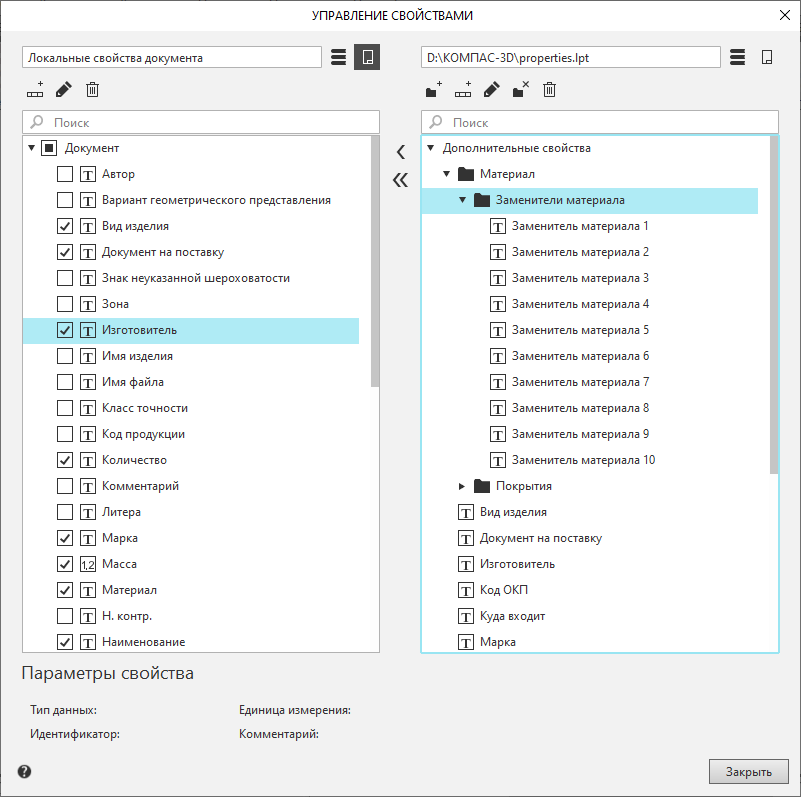

Диалог управления свойствами в сборке

Каждое окно просмотра позволяет отобразить список свойств текущего документа или выбранной библиотеки свойств.

Для отображения свойств документа используется кнопка Показать документ , для отображения библиотеки свойств — кнопка Показать библиотеку .

На приведенном выше рисунке показан вариант, когда в левом окне просмотра отображается список свойств текущего документа, а в правом — список свойств из библиотеки properties.lpt. Список свойств библиотеки может содержать разделы и подразделы.

Список свойств текущего документа представлен в виде Дерева, в котором, в зависимости от типа документа, содержится одна или две группы свойств.

Для детали, чертежа или фрагмента — это группа Документ, в которой отображается список свойств текущего документа.

Для сборки, чертежа или фрагмента, содержащих вставки, — это группы Документ и Компоненты (или Вставки). Группа Компоненты содержит список свойств компонентов данной сборки первого уровня, а группа Вставки (для чертежа или фрагмента) — список свойств вставок видов и фрагментов. В группах Компоненты (или Вставки) показываются только свойства, отличные от свойств документа. В чертеже в группе Вставки находятся также свойства модели, по которой создан ассоциативный вид.

Каждому свойству в списке свойств соответствует наименование и пиктограмма. Символы на пиктограмме показывают тип значения свойства:

•символ Т соответствует типу значения Строка,

•символ Л — типу значения Логический,

•символы 1,2  — типу значения Целый или Вещественный.

Включенная опция рядом с наименованием свойства означает, что данное свойство отображается в документе.

При выделении свойства в списке в нижней части диалога отображаются параметры свойства: Тип данных, Единица измерения, Идентификатор и Комментарий.

Подробное описание элементов диалога Управление свойствами...

В диалоге Управление свойствами доступно формирование списка свойств документа (или библиотеки) — создание новых свойств, изменение и удаление существующих. Вы можете добавить в документ (или библиотеку) свойства из существующей библиотеки, создать новую библиотеку свойств.
