Панель слоев |
Scroll |
Панель слоев служит для работы со слоями документа-модели и слоями эскиза. Чтобы включить/выключить отображение Панели слоев, вызовите команду Настройка — Панели — Слои
или нажмите комбинацию клавиш <Ctrl+L>.
Включить/выключить отображение Панели слоев можно также с помощью команды Управление слоями.

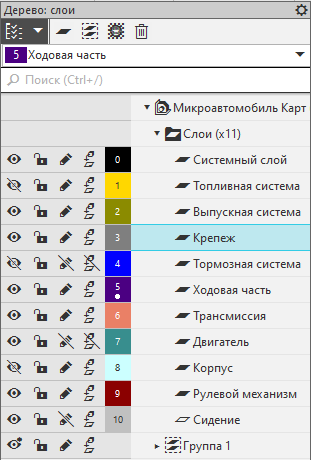

Панель слоев содержит строки с именами слоев и групп слоев, созданных в текущей модели. В строках в виде пиктограмм отображаются значения свойств слоев, а также поля с номерами и цветами слоев. Текущий слой дополнительно отмечается точкой в поле с номером слоя. Название текущего слоя отображается также в поле в верхней части Панели. В инструментальной области находятся кнопки, позволяющие выполнять различные действия со слоями. Доступны следующие операции:
•создание слоев,
•изменение значений свойств слоев,
•изменение названий и номеров слоев,
•настройка параметров отображения слоев,
•удаление слоев.
На Панели слоев можно включать/отключать отображение непустых или пустых слоев. Об этом рассказано в разделе ниже.
Пиктограмма непустого слоя на Панели слоев имеет черный цвет. Пиктограмма пустого слоя отличается от пиктограммы слоя с объектами и представляет собой серый контур. Отображением непустых и пустых слоев на Панели можно управлять. Для этого служит кнопка Состав дерева
в инструментальной области. Если кнопка нажата, то на Панели отображаются все слои — непустые и пустые (см. рисунок а). Щелчок по значку
справа от кнопки раскрывает меню с командами Непустые слои и Пустые слои. При этом рядом с названием каждой команды показывается «галочка». Чтобы отключить отображение слоев, вызовите нужную команду из списка. «Галочка» рядом с названием команды исчезнет (см. рисунок б), а соответствующие слои перестанут отображаться на Панели слоев. Чтобы снова включить отображение слоев, вызовите команду еще раз.
|
|

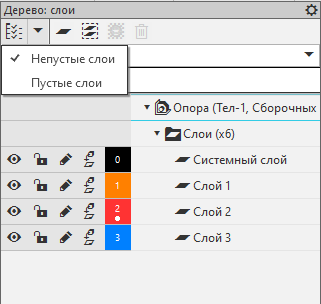

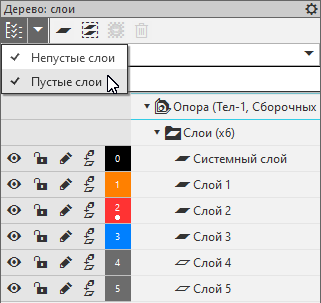

а) |
б) |
Управление отображением слоев на Панели слоев:
а) включено отображение всех слоев, б) отключено отображение пустых слоев
