КОМПАС-3D v24

Наименование

Описание

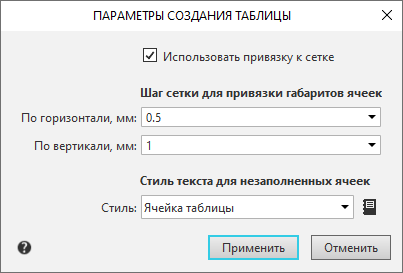

Использовать привязку к сетке

Включите эту опцию, если значения габаритов ячеек должны быть дискретными (кратными какому-либо числу). В этом случае при формировании таблицы габариты ячеек изображенной во фрагменте таблицы будут округлены до ближайшего кратного указанному шагу числа.

Если опция выключена, габариты ячеек получившейся таблицы будут совпадать с габаритами ячеек в графическом фрагменте.

Шаг сетки для привязки габаритов ячеек

Эта группа опций доступна, если включена опция Использовать привязку к сетке. Вы можете задать значение шага По горизонтали и По вертикали. Габариты ячеек сформированной таблицы будут кратны указанным значениям.

Стиль текста для незаполненных ячеек

В этом поле отображается имя стиля, назначенного для текста в незаполненных во фрагменте ячейках таблицы (стиль текста заполненных ячеек при формировании таблицы из фрагмента сохраняется).

Чтобы назначить для текста в незаполненных ячейках какой-либо из системных стилей, разверните список поля и выберите нужный стиль. Для назначения отличного от системного стиля текста выберите из списка строку Другой стиль... или нажмите кнопку Добавить стили справа от поля Стиль, а затем в появившемся диалоге выберите нужный стиль или создайте новый.
