КОМПАС-3D v24

Элемент

Описание

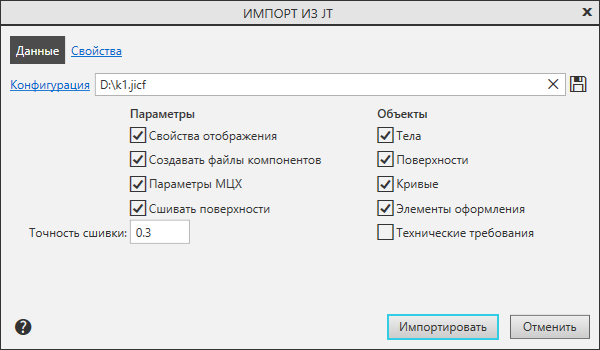

Конфигурация

Для загрузки конфигурации (файла, в котором записаны параметры импорта) щелкните мышью по этой ссылке. Название конфигурации появится в поле справа от ссылки. Настройки параметров в текущем диалоге изменятся — они будут соответствовать настройкам, записанным в файле конфигурации.

Если загружена конфигурация, то при импорте текущего документа и при выполнении других процедур импорта в сеансе КОМПАС-3D применяются настройки конфигурации.

Подробнее о конфигурации импорта...

Если требуется отказаться от использования конфигурации, нажмите кнопку По умолчанию (появляется в поле после выбора конфигурации). Настройки параметров импорта станут умолчательными.

Записать в файл

Для записи в файл конфигурации настроек импорта, выполненных в данном диалоге, нажмите эту кнопку. Файл конфигурации импорта в формат JT имеет расширение jicf.

Группа Параметры

Свойства отображения

Опция позволяет включить/отключить импорт цветов объектов модели.

Создавать файлы компонентов

Состояние опции влияет на процесс создания компонентов при импорте сборочной модели:

•если опция включена, то компоненты записываются в отдельные файлы и являются самостоятельными моделями,

•если опция отключена, то компоненты хранятся внутри сборки в виде локальных моделей.

Параметры МЦХ

Опция позволяет включить/отключить импорт параметров МЦХ — плотности и массы.

Сшивать поверхности

Опция позволяет сшивать поверхности.

Если опция включена, то система пытается объединить импортированные поверхности. В результате возможно получение поверхности большей площади или тела (если исходная поверхность замкнута).

Если опция отключена, то сшивка не производится, и результатом импорта являются поверхности, аналогичные исходным.

Обратите внимание на то, что состояние опции Сшивать поверхности влияет только на поверхности и не влияет на тела.

Точность сшивки

Поле для ввода значения максимального расстояния между ребрами сшиваемых поверхностей. Диапазон допустимых значений 0 – 1000 мм. Поле доступно при включенной опции Сшивать поверхности.

Группа Объекты

Группа опций позволяет управлять импортом объектов модели. При включении опции в модель импортируются объекты соответствующего типа. Группа содержит следующие опции:

•Тела,

•Поверхности,

•Кривые,

•Элементы оформления — импортируются размеры, обозначения, надписи и таблицы,

•Технические требования — импортируются текстовые объекты.

Особенности импорта объектов модели

Элемент

Описание

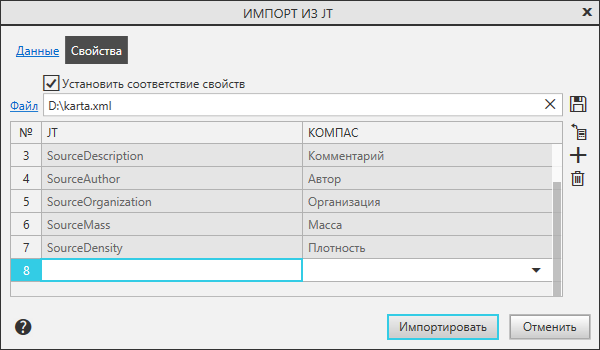

Установить соответствие свойств

Опция позволяет включить/отключить настройку соответствия атрибутов импортируемого файла и свойств документа КОМПАС-3D. При включении опции на экране отображается таблица соответствия атрибутов и свойств. Элементы управления таблицей представлены ниже.

Файл

Для подключения файла с уже существующей таблицей соответствия щелкните мышью по этой ссылке. Файл, содержащий таблицу соответствия, имеет расширение xml. Путь к файлу и его название отображаются в поле справа.

По умолчанию

Для загрузки соответствия атрибутов и свойств по умолчанию нажмите эту кнопку.

Таблица соответствия атрибутов и свойств

В таблице выполняется настройка соответствия атрибутов импортируемого документа и свойств документа КОМПАС-3D.

В колонке № содержится порядковый номер соответствия. В колонке JT перечислены атрибуты, а в колонке КОМПАС — свойства.

Пары предопределенных атрибутов и соответствующих им свойств всегда присутствуют в таблице.

Справа от таблицы находятся кнопки, управляющие ее содержимым.

Записать в файл

Для записи соответствий в файл нажмите эту кнопку.

Прочитать из файла

Эта кнопка позволяет отобразить в таблице атрибуты импортируемого документа, не являющиеся предопределеными. Если у импортируемого документа есть такие атрибуты, то при нажатии кнопки в таблицу добавляются строки с их названиями. При этом ячейки свойств КОМПАС пусты.

Ячейка атрибута доступна для редактирования, а ячейка свойства содержит раскрывающийся список, в котором можно выбрать соответствующее свойство. Строка Настроить... в списке позволяет выбрать свойство из библиотеки.

Добавить

Чтобы добавить в таблицу новую пару атрибут — свойство, нажмите эту кнопку. После этого в таблицу добавится строка с пустыми полями. Ячейка атрибута доступна для ввода названия, а ячейка свойства содержит раскрывающийся список, в котором можно выбрать соответствующее свойство. Строка Настроить... в списке позволяет выбрать свойство из библиотеки.

Удалить

Эта кнопка позволяет удалить соответствие из таблицы. Кнопка доступна при наличии выделенной строки в таблице.

Соответствия с предопределенными атрибутами удалить нельзя.
