Диалог Фильтр слоев |
Scroll |
Диалог позволяет задать условия фильтрации слоев в графическом документе.
из контекстного меню чертежа/фрагмента или вида,

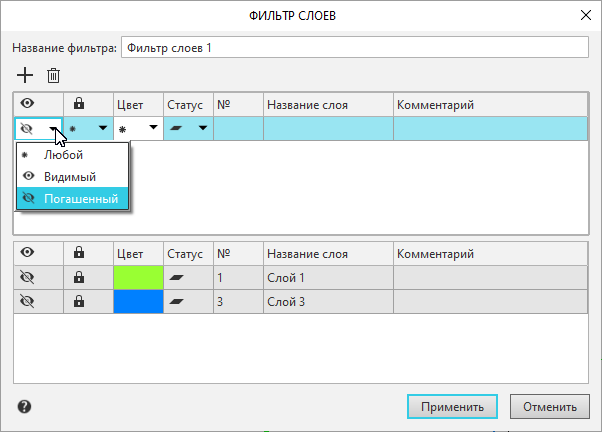

Диалог содержит два окна — верхнее и нижнее.
•В верхнем окне в виде таблицы формируется набор условий фильтрации слоев. Таблица содержит столбцы со свойствами — названия свойств находятся в верхней строке таблицы. Следующие строки таблицы служат для задания условий фильтрации. Значения свойств Видимость, Активность, Статус и Цвет выбираются из списка (для цвета — из палитры), который появляется после щелчка мыши по треугольнику в соответствующей ячейке. Для свойств №, Название слоя и Комментарий вводятся символы, являющиеся условием фильтрации.
Подробнее о задании условий фильтрации...
•Нижнее окно диалога служит для просмотра списка слоев, удовлетворяющих заданным условиям фильтрации. Перечень динамически изменяется при изменении условий фильтрации.
В диалоге возможна сортировка слоев — по номеру, названию слоя или комментарию.
Чтобы выбрать столбец для сортировки, щелкните мышью по его названию, а чтобы изменить направление сортировки — по треугольнику, появляющемуся справа от названия столбца.
Описание элементов управления
Наименование |
Описание |
|
Название фильтра |
Поле позволяет задать имя фильтра. По умолчанию создаваемому фильтру присваивается имя, состоящее из слова «Фильтр», к которому добавляется порядковый номер. |
|
|
Добавить |
Нажмите эту кнопку, чтобы добавить в таблицу строку с условием фильтрации. |
|
Удалить |
Кнопка позволяет исключить из таблицы выделенную строку с условием фильтрации. |
Чтобы завершить создание/изменение фильтра, нажмите кнопку Применить. Чтобы закрыть диалог, отказавшись от произведенных изменений, нажмите кнопку Отменить.
