В процессе работы с моделью можно удалить ее часть. Для этого следует указать секущий объект (объекты) и выбрать направление отсечения. Части объектов, которые пересекаются поверхностью отсечения, удаляются из модели. Объекты, целиком расположенные по ту же сторону от поверхности отсечения, остаются или удаляются в зависимости от секущего объекта и настройки области применения операции.
Границей отсечения может служить поверхность произвольной формы, поверхность, образованная выдавливанием эскиза, поверхность тела, грань или несколько стыкующихся граней. Примеры отсечения части модели показаны на рисунке.
|
|
|
а) |
б) |
в) |
Отсечение части модели поверхностью:

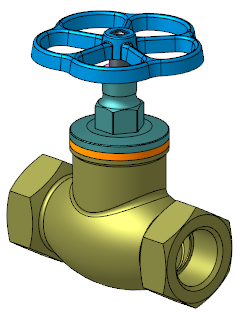

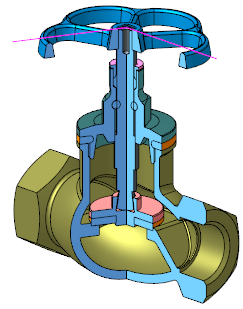

а) исходное состояние модели, б) эскиз поверхности отсечения и результат выполнения операции,

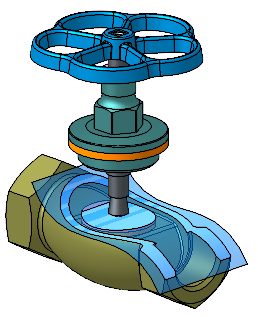

в) поверхность отсечения и результат выполнения операции
