КОМПАС-3D v24

Для работы с группами нумерации служит панель Нумерация. Включением и отключением отображения панели управляет команда Настройка — Панели — Нумерация .

Панель содержит раскрывающийся список групп нумерации, список объектов текущей группы и кнопки, позволяющие изменять параметры и состав групп. Элементы панели доступны, если не запущена ни одна команда.

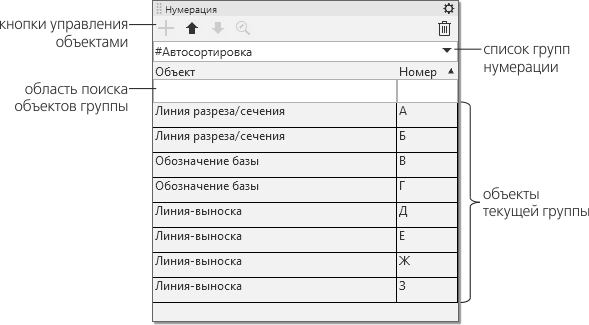

Панель Нумерация

Список объектов текущей группы отображается на панели Нумерация в виде таблицы. Для каждого объекта в таблице указаны тип и номер. По умолчанию объекты группы расположены в порядке возрастания их номеров. Вы можете включить отображение объектов в порядке убывания номеров. Для этого щелкните по заголовку столбца Номер таблицы объектов.

Настройка параметров системных групп нумерации, а также добавление и настройка пользовательских групп выполняется с помощью команд Создать группу... и Настройка... меню кнопки . Обе они вызывают настроечный диалог, раскрытый на разделе Нумерация, при этом команда Создать группу... автоматически создает в этом разделе новую пользовательскую группу с умполчательными настройками.

Для изменения набора объектов группы и порядка их следования в ней используются кнопки добавления, перемещения и удаления объектов, расположенные в заголовке панели Нумерация. Эти действия описаны в разделе Приемы нумерации.

Кнопка Масштаб по выделенным объектам в заголовке панели позволяет изменить масштаб отображения документа таким образом, чтобы в нем в максимально возможном масштабе отображался объект, выделенный на панели.
