Трубчатый элемент образуется путем перемещения окружности заданного диаметра вдоль направляющей.

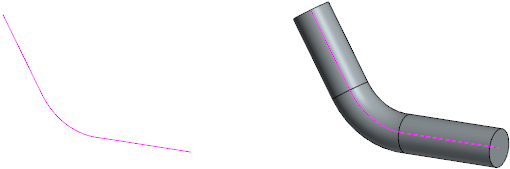

Направляющая и трубчатый элемент

Трубчатый элемент может быть самостоятельным телом, а может быть приклеен к телу или вырезан из него.

Для создания нового тела или приклеивания трубчатого элемента к имеющемуся телу (т.е. для добавления материала) служит операция Трубчатый элемент, а для вырезания элемента из тела (т.е. для удаления материала) — операция Вырезать трубчатым элементом.

В качестве направляющей может использоваться пространственная кривая, линия эскиза, ребро или цепочка этих объектов в любом сочетании.

Трубчатый элемент может быть сплошным или тонкостенным.
