Наименование

Описание

Тип источника

Список, позволяющий выбрать тип объекта — источника ссылки. Содержимое списка зависит от того, какие объекты присутствуют в документе. Например, если имеются обозначения позиций, то в технических требованиях можно создать ссылку на номер позиции.

Ссылка на

Список, позволяющий указать, что будет являться содержимым ссылки. Набор вариантов содержимого ссылки зависит от типа источника. Для большинства источников возможна ссылка на текст, обозначение зоны и номер листа.

Если тип источника — Вид, то создание ссылок имеет определенные особенности. Подробнее в таблице...

Если источник размещается в нескольких зонах, то при создании ссылки на обозначение зоны местоположением источника считается только одна из зон. Подробнее в таблице...

Особенности ссылок на некоторые типы объектов...

В скобках

Включите эту опцию, чтобы заключить содержимое ссылки в скобки.

Опция доступна, если содержимое ссылки — обозначение зоны, масштаб или номер листа.

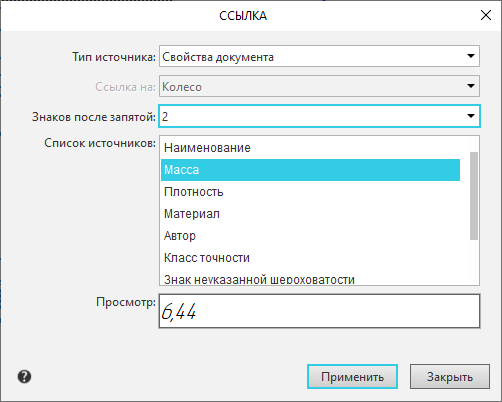

Количество знаков после запятой

Список позволяет указать количество знаков после запятой, отображающихся в числовом значении ссылки.

Список появляется в диалоге, если источником ссылки является Переменная, Свойства объекта, Свойства документа, и заменяет собой опцию В скобках.

Список становится доступен:

•для переменной, если в списке Ссылка на выбран вариант Значение или Имя = значение,

•для свойства, если в Списке источников выбрано свойство, заданное числом. Кроме свойств Обозначение и Позиция.

Числовое значение ссылки округляется до указанного знака.

Если выбран 0, то в ссылке отображается округленное целое число. Максимальное количество знаков — 6.

Прочерк означает, что значение свойства в ссылке отображается с тем количеством знаков после запятой, с каким задано само свойство.

Угловые величины в ссылках на переменную представляются в десятичной системе счисления.

Список источников

Список, в котором отображаются тексты всех имеющихся в документе источников выбранного типа.

Источники приведены в списке подряд. Источник, содержащий несколько строк текста или несколько полок, на которые возможно сделать ссылки, отображается в списке следующим образом: первая строка — без отступа, подобно источнику с одной строкой, а вторая и последующие строки имеют отступ слева.

Чтобы указать нужный источник ссылки, выделите его текст в списке. Выбранный источник выделяется также в графической области документа.

Пункты технических требований не выделяются в чертеже при выделении их в списке источников.

Если тип источника — свойства документа или объекта, то в Списке источников перечислены свойства, значения которых не пустые. Значение выбранного свойства, т.е. текст, который будет содержимым ссылки, отображается в поле Просмотр.

Просмотр

В этом поле отображается создаваемая ссылка в том виде, в каком она будет вставлена в текст.

Если формирование ссылки с заданными параметрами невозможно, например, при попытке создать ссылку на текст под полкой линии-выноски, которая содержит только текст над полкой, то поле Просмотр пусто, а кнопка Применить не отображается.

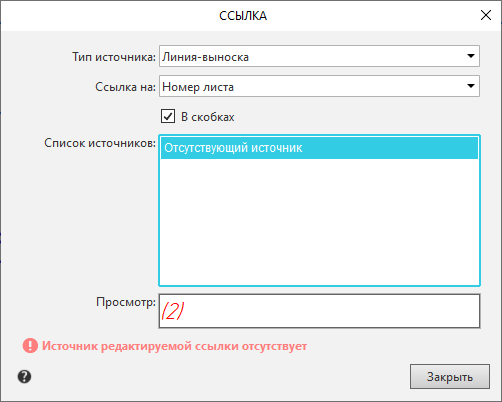

Источник редактируемой ссылки отсутствует

Сообщение появляется в диалоге, если источник редактируемой ссылки потерян.

Текст сообщения отображается красным цветом под полем Просмотр. При этом вверху Списка источников отображается строка Отсутствующий источник, а в поле Просмотр — последнее значение, переданное из источника ссылки.
