Резьба в отверстии |
Scroll |
Отверстие может быть резьбовым. В этом случае при создании отверстия вместе с ним формируется условное изображение резьбы; диаметр отверстия определяется параметрами резьбы — номинальным диаметром и шагом. Резьба может быть как стандартной, так и нестандартной. Отображение резьбы на экране зависит от настройки.
Для создания резьбы в отверстии установите переключатель Резьба в положение I (включено). В верхней части Основного раздела Панели параметров появляется группа элементов для задания параметров резьбы, а на фантоме отверстия отображается условное изображение резьбы.
|
В некоторых центровых отверстиях из библиотеки создание резьбы недоступно. В этом случае группа элементов для задания параметров резьбы отсутствует на Панели параметров. |
1.Выберите вид резьбы из списка Стандарт. В списке содержатся наименования стандартных резьб и строка Нестандартная резьба.
2.Задайте параметры резьбы.
Стандартная резьба:
•Нажмите кнопку Справочник
, расположенную справа от поля Стандарт. На экране появляется таблица Стандартная резьба.
•Выберите стандарт резьбы из списка Стандарт.
В таблице содержатся параметры резьбы, определяемые данным стандартом (номинальный диаметр резьбы, шаг резьбы, внутренний диаметр и др.).
•Укажите строку с нужными параметрами и нажмите кнопку Выбрать.
На Панели параметров отображаются соответствующие выбранному стандарту номинальный диаметр и шаг резьбы.
Нестандартная резьба:
•Введите диаметр резьбы в поле Диаметр и шаг резьбы в поле Шаг.
3.Выберите способ задания длины резьбы, нажав нужную кнопку в группе Длина.
Доступны следующие способы:
На заданную глубину: длина резьбы определяется заданным расстоянием. Введите длину резьбы в поле Длина.

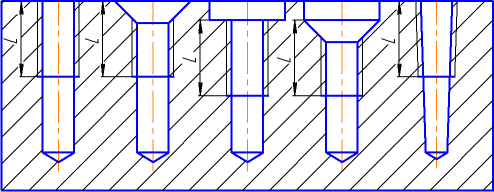

Объектом, от которого отсчитывается это расстояние, является (см. рисунок ниже):
•для отверстий, имеющих цековку — нижняя граница поверхности цековки,
•для остальных отверстий — поверхность размещения отверстия.
|
Начальная граница резьбы для разных типов отверстий
На всю глубину: длина резьбы определяется автоматически по глубине отверстия.
При способе размещения отверстия По параметрам на поверхности
можно, если это необходимо, изменить автоматически определенную конечную границу резьбы. Для этого активизируйте поле Конечная граница и укажите грань или плоский объект, до которого нужно построить резьбу.
4.Если резьба левая, установите переключатель Направление резьбы в положение Левое. В этом случае в обозначение резьбы будут добавлены буквы LH.
