При обнаружении ошибок, возникающих в процессе создания или редактирования модели, система сообщает об этом. В Дереве построения у объекта появляется признак ошибки, и выдается диагностическое сообщение (см. ниже), в котором объясняются причины возникшей проблемы.

Некоторые ошибки являются критическими — они делают невозможным существование элементов, дальнейшие построения или редактирование детали. Например, после редактирования контура в эскизе исчезли опорные вершины для построения вспомогательных осей и плоскостей, а производный элемент не может быть перестроен (модель «рассыпалась», без устранения ошибки с ней работать нельзя). Другие ошибки не являются столь критическими и не мешают дальнейшей работе с моделью. Например, при переносе эскиза на другую грань параметрические связи графических объектов эскиза были потеряны. В этом случае графические объекты в эскизе не перестраиваются, образуемый ими контур остается прежним, и построенный на его основе элемент не разрушается, благодаря чему остается возможным существование производных элементов.

Признаком критической ошибки является значок рядом с пиктограммой объекта в Дереве построения. В диагностическом сообщении таких ошибок указана конкретная причина конфликта или потери связи между компонентами модели (например, «Операция потеряла опорный объект», «Пустой эскиз», «Самопересечение контура» и т.д.). При этом модель не перестраивается (о перестроении см. раздел Перестроение модели). Она остается в том состоянии, в каком была перед выполнением действия, которое вызвало ошибку.

Если ошибка не критическая, но требует внимания пользователя, рядом с пиктограммой объекта отображается значок  — предупреждение. Предупреждения появляются, например, у операций, в которых построение для некоторых опорных объектов не может быть осуществлено с заданными параметрами, либо эти опорные объекты вообще перестали подходить для построения после редактирования. Предупреждения появляются также, если при выбранном результате операции Объединение или Вычитание в области применения указаны объекты, с которыми нет пересечений. Диагностические сообщения для предупреждений могут быть следующие: «Не выполнено объединение тел», «Операция не изменяет модель» и т.д.

Если у объекта модели имеется предупреждение, то в ассоциативном чертеже также может появляться предупреждение с диагностическим сообщением «Предупреждения на операциях модели».

Отображение предупреждений в Дереве можно отключить. Данная настройка выполняется в разделе Дерево модели настроечного диалога.

Если ошибка или предупреждение есть хотя бы в одном из объектов модели (элементе, компоненте, сопряжении и т.п.), то соответствующий значок появляется не только рядом с пиктограммой этого объекта, но и рядом с пиктограммой модели (детали или сборки). Благодаря этому наличие ошибки или предупреждения в модели заметно даже тогда, когда Дерево построения полностью свернуто.

Чтобы узнать, в чем заключается возникшая ошибка или предупреждение (далее по тексту — ошибка), щелкните мышью на соответствующем значке или выделите в Дереве построения ошибочный объект и вызовите из контекстного меню команду Что неверно?.

На экране появится диалог, в котором перечислены ошибки, возникшие у этого объекта.

Ошибки отображаются в диалоге в виде структурированного списка. Описание каждой ошибки находится на уровне, следующем за названием ошибочного объекта.

Если вы просматриваете все ошибки в модели, то ее ошибочные компоненты (формообразующие элементы, вспомогательные оси и плоскости, копии, фаски, оболочки, компоненты, сопряжения и т.д.) в списке находятся на уровне, следующем за названием модели.

Чтобы получить разъяснение конкретной ошибки и общие рекомендации по ее устранению, щелкните мышью по нужной строке. Строка будет выделена цветом, а под списком ошибок появится описание вероятной причины проблемы и способов ее исправления. Подумайте, какой из рассмотренных случаев наиболее похож на ошибку в вашей модели, запомните рекомендации по ее устранению и нажмите в диалоге кнопку Закрыть.

Чтобы исправить ошибку, отредактируйте в соответствии с рекомендациями операцию, эскиз или сопряжение, в котором она возникла, или их исходные объекты. Часто для исправления ошибки достаточно повторить редактирование модели, повлекшее за собой эту ошибку, установив при этом прежние значения параметров объектов.

При необходимости вы можете перейти из диалога Что неверно? к ошибочному объекту в Дереве построения — для этого нажмите в диалоге кнопку Перейти к объекту или запустить редактирование ошибочного объекта — для этого нажмите кнопку Редактировать.

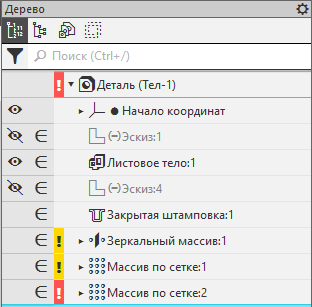

Пример индикации ошибок в Дереве модели
