КОМПАС-3D v25

Графическая область занимает большую часть окна КОМПАС-3D. В этой области отображается содержимое текущего документа — трехмерная модель детали или сборки, графические объекты, составляющие чертеж или фрагмент, текст текстового документа, таблица спецификации.

Также в графической области показываются информационные сообщения системы и значки режимов работы (например, режима контекстного редактирования компонента, режима разнесения компонентов сборки, режима предварительного просмотра перед печатью и др.).

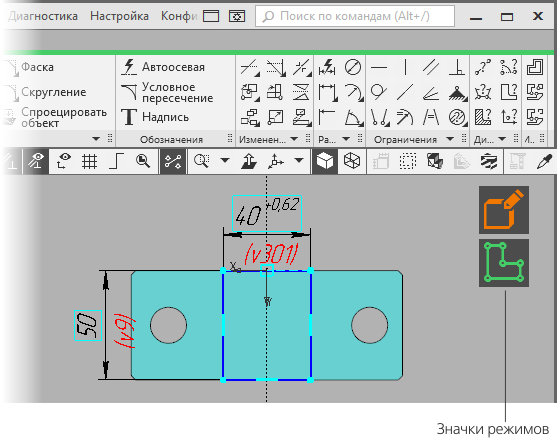

Графическая область при работе с моделью

Информационные сообщения по умолчанию появляются в правом нижнем углу графической области.

Значки режимов служат для информирования пользователя о текущем режиме работы и выхода из него. Фактически значок режима — это индикатор, который появляется в графической области документа при переходе системы в тот или иной режим. Щелчок мышью по значку означает выход из режима. После этого значок исчезает.

В графической области документа могут одновременно отображаться несколько значков. Например, модель может находиться в режиме контекстного редактирования, в котором, в свою очередь, запущен режим редактирования эскиза.

Значки отображаются для следующих режимов:

•эскиза,

•редактирования технических требований,

•контекстного редактирования компонента,

•редактирования локальной детали на отдельной вкладке

•редактирования графического макроэлемента,

•редактирования объектов спецификации,

•пересчета размеров с учетом допусков,

•подготовки данных для отчета,

•фильтрации строк в окне подготовки данных для отчета,

•редактирования файла-источника внедренного фрагмента,

•произвольного редактирования грани (режим «Сплайновая форма»),

•развертки,

•разнесения компонентов,

•фильтрации объектов в графической области модели,

•предварительного просмотра перед печатью.
