КОМПАС-3D v25

Дерево графического документа отображает его структуру и позволяет работать с объектами, составляющими структуру (см. рисунок ниже).

Для чертежа это следующие объекты:

•листы,

•виды,

•слои,

•вставки:

•фрагментов,

•рисунков,

•видов из других чертежей,

•макроэлементы.

Для фрагмента — только слои, вставки и макроэлементы, так как фрагмент не содержит листов и видов.

Объекты появляются в Дереве автоматически после их создания.

Включение/отключение показа Панели дерева документа производится командой Настройка — Панели — Дерево документа.

Выделение объектов в Дереве производится щелчком мыши. Объект, выделенный в Дереве (кроме листа и слоя), подсвечивается в графической области.

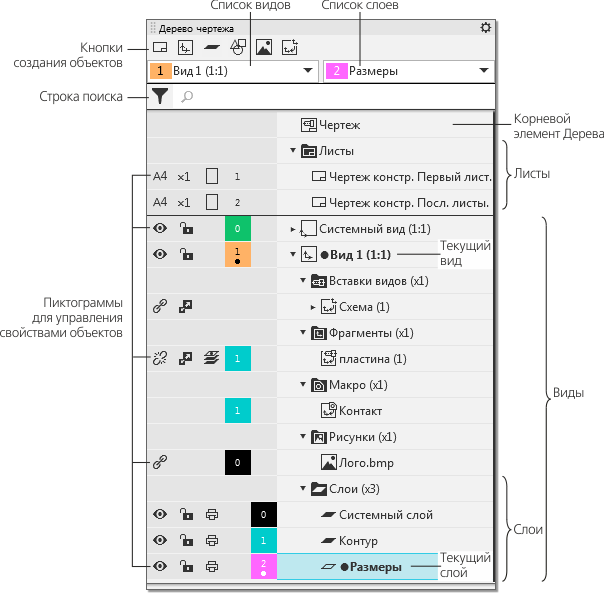

Дерево чертежа

В верхней части Панели дерева находятся:

•Кнопки создания новых объектов, составляющих структуру документа. Обратите внимание на то, что новый слой или вставка создаются в том виде, который был текущим на момент нажатия кнопки создания слоя или вставки.

•Списки видов и слоев. В списке видов отображается имя текущего вида, а в списке слоев — имя текущего слоя в этом виде. Для смены текущего вида и слоя можно выбрать нужную строку из каждого списка.

•Строка поиска объектов в Дереве документа. В эту строку следует ввести название искомого объекта. При необходимости можно использовать фильтры. Подробнее о поиске...

Оставшуюся часть панели занимает собственно Дерево:

•Корневой элемент Дерева — текущий документ, то есть чертеж или фрагмент.

•Листы.

•Виды. Каждый вид образует отдельную ветвь Дерева. В вид, в свою очередь, входят:

•слои,

•вставки,

•макроэлементы.

Если вид ассоциативный, то на его ветви размещается также модель-источник и составляющие ее объекты. Подробнее о работе с ассоциативными видами...

В Дереве фрагмента листов и видов нет: после корневого элемента сразу следуют вставки и макроэлементы, см. рисунок.

Дерево фрагмента

Номер вида или слоя отображается в специальном поле в левой части Дерева документа. В этом же поле показаны:

•цвет вида/слоя в активном состоянии — фон поля (по умолчанию — черный),

•признак того, что вид/слой является текущим — точка под номером.

Цветные поля с номерами есть также у макроэлементов и вставок рисунков. Они показывают, какому слою принадлежит объект. У вставки фрагмента такое поле есть только в случае, если все объекты фрагмента лежат на одном слое.

Кнопка в заголовке Дерева раскрывает меню, которое содержит команды для перехода к настройке отрисовки видов, отрисовки слоев и именования документа в Дереве.
