Границы поверхности, вдоль которых возможно сопряжение, называются границами сопряжения, а существующая в модели поверхность, с которой сопрягается создаваемая, — поверхностью сопряжения.

Поверхность сопряжения должна полностью содержать границу сопряжения. В качестве поверхностей сопряжения могут использоваться:

•грани тел и поверхностей,

•вспомогательные и координатные плоскости.

Вдоль границы сопряжения можно задать следующие условия сопряжения: не задано, по касательной, перпендикулярно и гладко. Доступность условий зависит от наличия кривых сети в направлении, противоположном границе сопряжения (т.е кривых, имеющих общие точки с границей сопряжения), и их расположения, см. таблицу.

В общем случае поверхность по сети кривых имеет 4 границы. Из них доступны только те, которые соответствуют границам сопряжения. В графической области рядом с этими границами отображаются их номера.

Чтобы задать условие сопряжения поверхности вдоль какой-либо из границ сопряжения, выполните следующие действия.

1.Нажмите кнопку, соответствующую нужной границе, в группе Номер границы:

Граница 1,

Граница 2,

Граница 3,

Граница 4.

2.Укажите в графической области поверхность сопряжения (если это несколько граней, укажите каждую грань). Название выбранного объекта (объектов) отображается в поле Поверхность.

3.Выберите условие сопряжения, нажав соответствующую кнопку в группе Условие:

Не задано,

По касательной,

Перпендикулярно,

Гладко.

Условия, которые невозможно применить для текущей границы, недоступны.

Фантом создаваемой поверхности в графической области перестроится согласно выбранному условию сопряжения, около номера границы появится обозначение условия сопряжения.

Если кривые направления V не заданы (доступны Граница 1 и Граница 3), то после выбора условия сопряжения По касательной, Перпендикулярно или Гладко на Панели параметров появляются следующие элементы управления:

•Сменить направление — кнопка, с помощью которой можно сменить направление сопряжения вдоль границ на обратное.

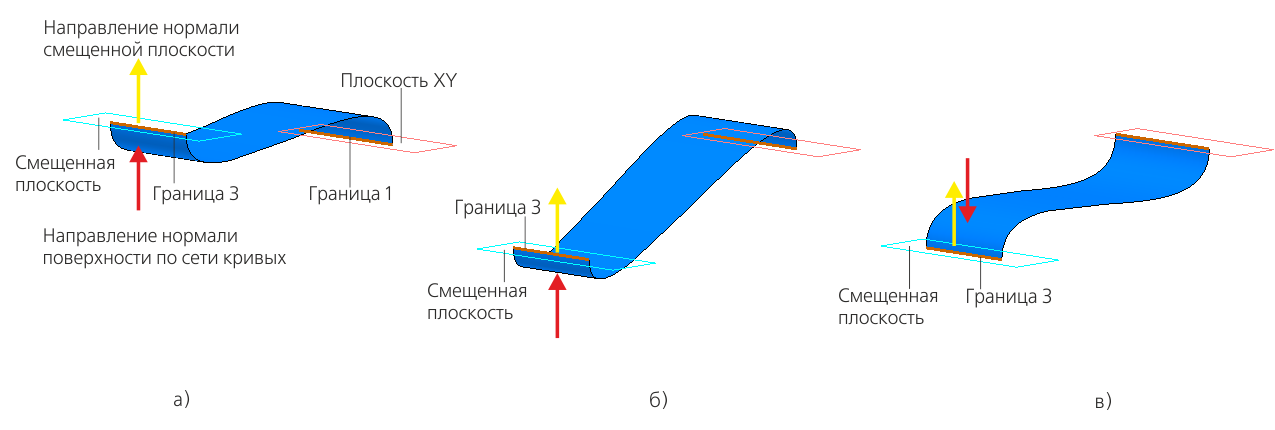

•Сохранять направление — опция позволяет сохранять или не сохранять взаимное расположение нормалей/касательных сопрягаемых поверхностей при изменении геометрических параметров поверхности сопряжения и последующем перестроении модели.
Пример...
