Способы задания ширины поверхности |
Scroll |
Ширина поверхности скругления определяется точками касания сечения с исходными поверхностями (совокупности точек касания образуют границы поверхности скругления). Определить точки касания, т.е задать ширину поверхности, можно несколькими способами. Для выбора способа задания ширины служат элементы группы Ширина секции Скругление на Панели параметров. Описание способов и примеры формирования границ поверхности скругления приведены в таблице.
Способы задания ширины поверхности скругления
|
Способ |
Пример |
|
По радиусу вписанной окружности При построении в каждом положении сечения находятся точки касания концов дуги заданного радиуса (R) с исходными поверхностями. Радиус в различных положениях сечения рассчитывается по функции, тип которой выбирается с помощью группы кнопок Тип функции. Укажите тип функции и задайте соответствующие параметры.
|
|
|

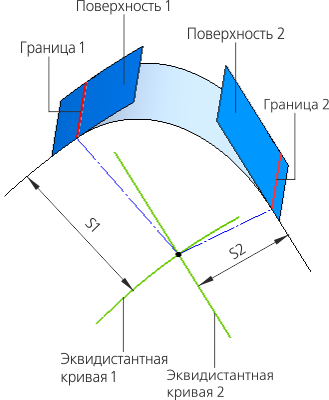

При построении в каждом положении сечения находятся точки, ближайшие к точке пересечения кривых, эквидистантных кривым пересечения плоскости сечения и исходных поверхностей. Положение эквидистантной кривой определяется величиной смещения от указанной поверхности (S1 и S2 соответственно). Смещения в различных положениях сечения рассчитываются в соответствии с заданными функциями. Для каждой из сторон выбирается свой тип функции. Для этого используются группы кнопок Тип функции над полями Смещение 1 и Смещение 2. Выберите тип функции и задайте соответствующие параметры.
|
|
|
При построении в каждом положении сечения определяются точки на исходных поверхностях, расстояние между которыми равно ширине хорды (W). Ширина хорды в различных положениях сечения рассчитывается по функции, тип которой выбирается с помощью группы кнопок Тип функции, расположенной под группой Ширина. Укажите тип функции и задайте соответствующие параметры.
|
|
|

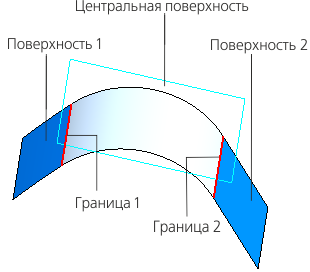

В каждом положении сечения строится дуга, касательная к исходным поверхностям и центральной поверхности. В качестве центральной поверхности может быть выбрана: •грань поверхности или тела, •набор граней, касательных друг к другу, •вспомогательная или координатная плоскость. Укажите поверхность. Ее название отображается в поле Центральная поверхность. Справа от поля находится кнопка Сменить направление |
|
|

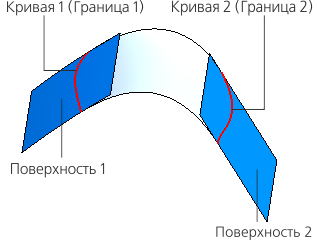

Границы поверхности скругления задаются кривыми, лежащими на исходных поверхностях. В качестве граничной кривой может быть использована: •кривая или цепочка кривых, •ребро или цепочка ребер. Если кривая представляет собой цепочку объектов, то они должны быть состыкованы по касательной. Укажите кривые. Названия кривых отображаются в полях Кривая 1 и Кривая 2. |
|
. С ее помощью можно сменить направление построения относительно нормали к заданной поверхности на противоположное.
