Тип размера |
Scroll |
Группа кнопок Тип определяет положение размерной линии и выносных линий размера. Присутствует на Панели параметров при создании/редактировании следующих размеров:
•линейных размеров (кроме авторазмера, размера от отрезка до точки, размера с обрывом и размера дуги),
•угловых размеров (кроме авторазмера),
•диаметральных и радиальных размеров.
|
Для линейных и угловых авторазмеров положение размерной и выносных линий определяется перемещением мыши. |
Описание выбора типа для размеров разных видов приведено ниже.
Элемент |
Описание |
|
|
Параллельно объекту |
Размерная линия параллельна линии, проходящей через точки привязки размера (см. рисунок а). Кнопка присутствует на Панели параметров только при простановке простого линейного размера. |
|
Горизонтальный |
Размерная линия параллельна оси ОХ системы координат текущего вида (см. рисунок б). |
|
Вертикальный |
Размерная линия параллельна оси ОY системы координат текущего вида (см. рисунок в). |
|
|
|
а) |
б) |
в) |
Положение размерной линии линейного размера:
а) параллельно объекту, б) горизонтально, в) вертикально
Кнопки выбора типа становятся доступными после задания сторон угла.
Элемент |
Описание |
|
|
Минимальный угол |
Размер проставляется на острый угол. |
|
Максимальный угол |
Размер проставляется на тупой угол. |

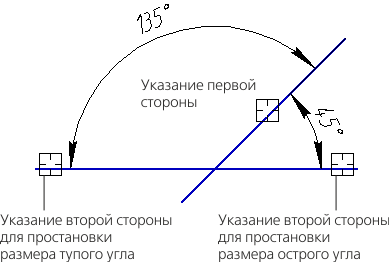

В зависимости от того, какой угол (острый или тупой) получается при указании сторон, системой автоматически выбирается один из упомянутых выше типов. На рисунке показаны возможные места указания сторон угла и соответствующие им автоматически определенные углы. |
||
|
||
|
Угол более 180 градусов |

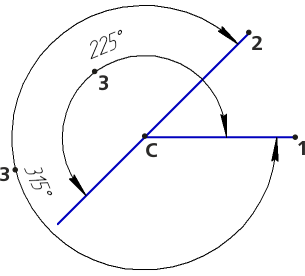

Размер проставляется на угол более 180°. Данный вариант может быть выбран только вручную. Обратите внимание, что между двумя сторонами существуют два угла больше 180°: •угол, дополняющий до 360° острый угол между сторонами, •угол, дополняющий до 360° тупой угол между сторонами. Выбор нужного варианта осуществляется указанием точки, определяющей положение размерной линии. |
|
|
При простановке группы угловых размеров с общей размерной линией выбор типа возможен только для первого размера группы и выполняется до его фиксации. Для всех остальных размеров группы тип определяется системой автоматически. Изменить его нельзя. |
Типы радиального размера
Элемент |
Описание |
|
|
Не от центра |
Размерная линия показывается не от центра окружности. |
|
От центра |
Размерная линия показывается от центра окружности. |
Типы диаметрального размера
Элемент |
Описание |
|
|
Без обрыва |
Размерная линия показывается целиком. |
|
С обрывом |
Размерная линия выходит за центр окружности на расстояние, равное 1/5 ее радиуса, но не менее, чем на расстояние, установленное в данном документе для выхода размерной линии за текст (см. раздел Параметры отрисовки размеров). |
