КОМПАС-3D v25



1.В окне работы с библиотекой Test.lat нажмите кнопку Создать тип атрибута .

2.В появившемся диалоге параметров типа атрибута введите название типа атрибута Втулка и выберите структуру типа Таблица фиксированной длины с числом строк 1, см. рисунок.

3.Нажмите кнопку Применить.

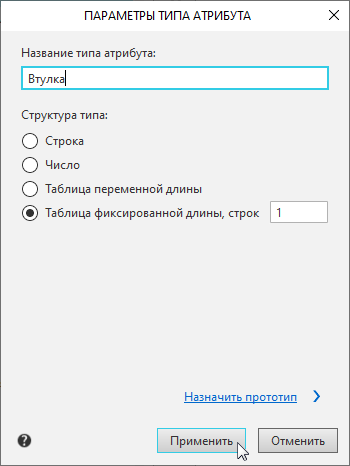

Параметры нового типа атрибута

На экране появится диалог описания типа атрибута.

4.Пять раз нажмите в нем кнопку Добавить .
В результате в формируемом типе атрибута будет шесть колонок.

5.Введите название первой колонки — Название детали.

6.Смените тип колонки — вместо Целого укажите тип Строка. Включите опцию Заполнять из списка. Ключ поля пока не вводите. Нажмите кнопку Применить.

7.Щелкните по ссылке Показать список в колонке Диапазон значений.
На экране появится диалог ввода значений в список.

8.Добавьте в список значений строки Втулка и Вкладыш, см. рисунок.

Список значений в поле атрибута

9.Нажмите кнопку Применить.

10.Выберите значение по умолчанию Втулка.

11.Вторую колонку атрибута настройте следующим образом:

•название колонки — Исполнение,

•тип колонки — Строка,

•заполнять из списка строками А, Б, В,

•значение по умолчанию — А.

12.Третью колонку атрибута настройте следующим образом:

•название колонки — Номинальный диаметр,

•тип колонки — Действительный,

•диапазон значений — от 5 до 100,

•значение по умолчанию — 40.

13.Четвертую колонку атрибута (в ней будет размещаться символ-разделитель) настройте следующим образом:

•название колонки не вводите,

•тип колонки — Строка,

•заполнять из списка строкой х (этот символ будет заменять стандартный знак умножения),

•значение по умолчанию — х.

14.Пятую колонку атрибута настройте следующим образом:

•название колонки — Длина,

•тип колонки — Действительный,

•диапазон значений — от 5 до 70,

•значение по умолчанию — 50.

15.Шестую колонку атрибута настройте следующим образом:

•название колонки — Стандарт,

•тип колонки — Строка,

•заполнять из списка строками СТП 56.102-01, СТП 56.112-01, СТП 68.211-22,

•значение по умолчанию — СТП 56.102-01.

В результате у вас должно получиться описание типа атрибута, показанное на рисунке.

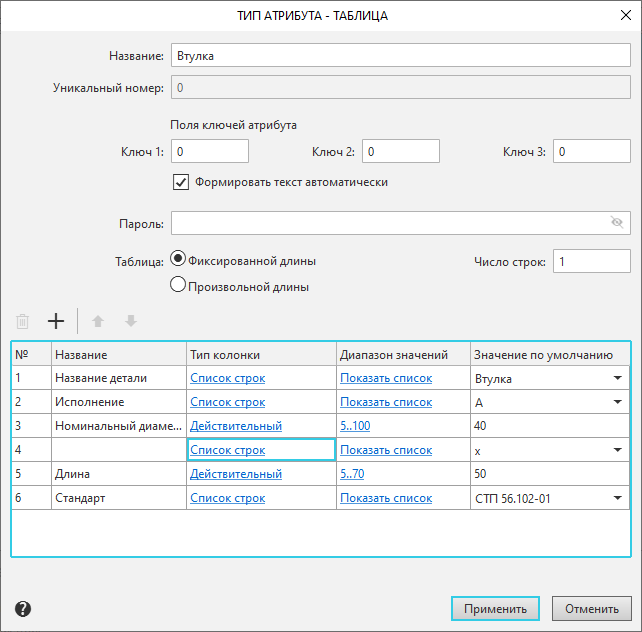

Описание типа табличного атрибута

Обратите внимание на столбец Значение по умолчанию в диалоге настройки табличного типа атрибута. В нем образовался текст шаблона по умолчанию — Втулка А 40х50 СТП 56.102-01.

Не закрывая диалог описания типа атрибута, переходите к выполнению следующего упражнения.
