Построение линейчатой поверхности по двум поверхностям |
Scroll |
Для построения линейчатой поверхности, касательной к двум поверхностям, служит команда Линейчатая поверхность по двум поверхностям
.
Порядок действий
1.Задайте опорные поверхности — Поверхность 1 и Поверхность 2. Отрезок-сечение линейчатой поверхности будет касаться обеих поверхностей — одной в начальной вершине, а другой в конечной.
|
Условием построения линейчатой поверхности является такое положение поверхностей 1 и 2, при котором плоскость сечения пересекает обе эти поверхности, и между полученными кривыми пересечения можно построить отрезок общей касательной к поверхностям, лежащий в плоскости сечения. |
В качестве поверхности 1/2 указывается неплоская грань или связная совокупность неплоских граней тел/поверхностей.
За одно указание можно выбрать одну грань или несколько граней, удовлетворяющих определенному условию. Для задания условия используются элементы Панели быстрого доступа.
|
Если требуется выбрать все грани тела/поверхности, можно указывать не грани, а тело/поверхность целиком. Линейчатая поверхность построится на тех гранях, положение которых удовлетворяет условию построения. В дальнейшем при изменении количества граней результат построения будет изменяться. Подробнее об особенностях выбора тела/поверхности... |
Чтобы задать нужный набор граней, активизируйте соответствующее поле — Поверхность 1 или Поверхность 2, установите условие выбора граней на Панели быстрого доступа и укажите грани.
Названия выбранных граней добавятся в поля. В графической области появится фантом линейчатой поверхности с умолчательными параметрами.
|
•Если грани одного набора не связаны между собой или имеют общие ребра, но принадлежат разным телам/поверхностям, то строится не одна линейчатая поверхность, а несколько (по количеству граней, для которых можно выполнить построение). После завершения операции доступен выбор поверхностей, которые требуется оставить в модели (см. ниже). •Грани, не удовлетворяющие условию построения, могут находиться в списке выбранных — они не учитываются при создании поверхности. Если в дальнейшем форма и/или положение граней изменятся так, что условие построения будет выполняться, изменится и результирующая линейчатая поверхность. |
2.Укажите объект, задающий ориентацию плоскости сечения во время движения отрезка. Для этого используются элементы секции Построение. Тип движения выбирается с помощью группы кнопок Движение сечения. Доступны следующие варианты:
Параллельно самому себе — отрезок в каждом своем положении находится в плоскости, перпендикулярной прямолинейному направлению, которое задано ориентирующим объектом (рисунок а).
По линии — отрезок в каждом своем положении находится в плоскости, перпендикулярной заданной ориентирующей линии — кривой произвольной формы (рисунок б).
|
|

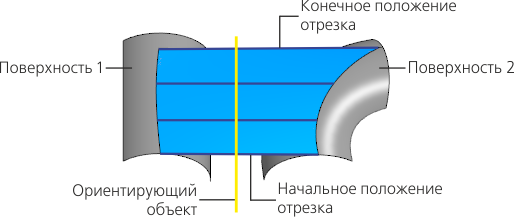

а) |

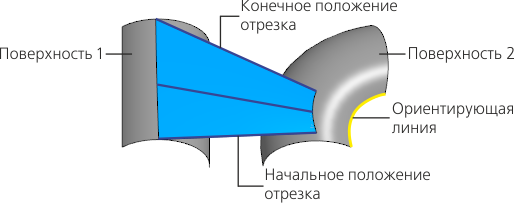

б) |
Результат построения для разных типов движения отрезка-сечения:
а) Параллельно самому себе, б) По линии
Типы объектов, используемых для задания ориентации плоскости сечения, и порядок их указания приведены в разделе Объекты, задающие ориентацию плоскости сечения при движении отрезка-сечения.
|
Объект, задающий ориентацию плоскости сечения, должен быть указан таким образом, чтобы эта плоскость пересекала поверхности 1 и 2. В противном случае линейчатая поверхность не строится. |
3.Для заданных поверхностей и направления возможно несколько вариантов положения результирующей поверхности (см. рисунок). Выберите нужный результат построения с помощью кнопок Предыдущий результат
и Следующий результат
.
4.Чтобы проверить поверхность на наличие самопересечений, включите опцию Проверка самопересечений. В случае обнаружения самопересечений на экране появляется соответствующее сообщение. Подробнее о самопересечении поверхности...
5.При необходимости задайте наименование создаваемой поверхности и свойства ее отображения с помощью элементов управления, расположенных в секции Свойства. Управление цветом и оптическими свойствами объектов...
6.Чтобы завершить операцию, нажмите кнопку Создать объект
.
В графической области появляется созданная поверхность, а в Дереве построения — ее пиктограмма
.
|
Если в результате построения образуется не одна линейчатая поверхность, а несколько (например, в случае указания не связанных между собой граней в качестве одной из опорных поверхностей), то после завершения операции запускается процесс изменения набора поверхностей. Выберите поверхности, которые следует оставить. Подробнее... Каждая из оставленных поверхностей является отдельным объектом. Вы можете, например, изменить цвет поверхности, скрыть ее или перенести на слой. Однако все они остаются созданными одной операцией, поэтому в случае редактирования операции изменяются все эти поверхности. |
7.Для завершения работы команды нажмите кнопку Завершить
.
