Элемент

Описание

Конфигурация

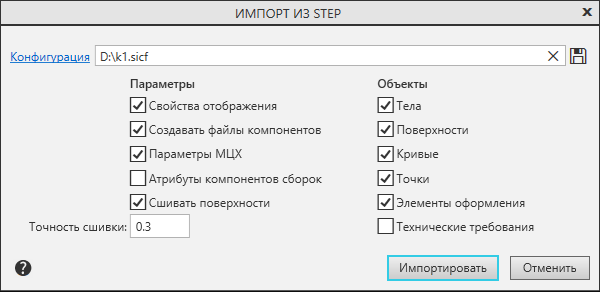

Поле служит для загрузки конфигурации — файла, в котором записаны параметры импорта.

Чтобы выбрать нужную конфигурацию, щелкните мышью по названию поля и укажите файл конфигурации в открывшемся диалоге. В поле появится полное имя выбранного файла, настройки в диалоге изменятся — они будут соответствовать записанным в файле конфигурации.

Действие выбранной конфигурации распространяется на текущую и все последующие операции импорта файлов данного формата.

Подробнее о конфигурации импорта...

Если требуется отказаться от использования конфигурации, нажмите кнопку По умолчанию , которая появляется в поле после выбора конфигурации.

Записать в файл

Кнопка позволяет записать текущие настройки в файл конфигурации. После ее нажатия требуется задать имя файла конфигурации в диалоге сохранения файлов. Файл конфигурации для импорта из формата STEP (всех вариантов) имеет расширение sikf.

Сохраненный файл автоматически выбирается в качестве используемой конфигурации — его имя появляется в поле Конфигурация.

Группа Параметры

Свойства отображения

Опция позволяет включить/отключить импорт цветов объектов модели.

Создавать файлы компонентов

Состояние опции влияет на процесс создания компонентов при импорте сборочной модели:

•если опция включена, то компоненты записываются в отдельные файлы и являются самостоятельными моделями,

•если опция отключена, то компоненты хранятся внутри сборки в виде локальных моделей.

Параметры МЦХ

Опция позволяет включить/отключить импорт параметров МЦХ — плотности и массы.

Атрибуты компонентов сборок

Опция позволяет указать, откуда должны быть получены данные о компонентах сборки:

•если опция включена, то используются значения записанных в сборке атрибутов вставок компонентов,

•если опция отключена, то данные о компонентах берутся из источников этих компонентов.

Сшивать поверхности

Опция позволяет сшивать поверхности.

Если опция включена, то система пытается объединить импортированные поверхности. В результате возможно получение поверхности большей площади или тела (если исходная поверхность замкнута).

Если опция выключена, то сшивка не производится, и результатом импорта являются поверхности, аналогичные исходным.

Обратите внимание на то, что состояние опции Сшивать поверхности влияет только на поверхности и не влияет на тела.

Точность сшивки

Поле для ввода значения максимального расстояния между ребрами сшиваемых поверхностей. Диапазон допустимых значений 0–1000 мм. Поле доступно при включенной опции Сшивать поверхности.

Группа Объекты

Группа опций позволяет управлять импортом объектов модели. При включении опции в модель импортируются объекты соответствующего типа. Диалог содержит следующие опции:

•Тела,

•Поверхности,

•Кривые,

•Точки,

•Элементы оформления — импортируются размеры, обозначения, надписи и таблицы (при импорте из файлов формата STEP AP214/STEP AP242),

•Технические требования — импортируются текстовые объекты (при импорте из файлов формата STEP AP214/STEP AP242).

Особенности импорта объектов модели
