КОМПАС-3D v25

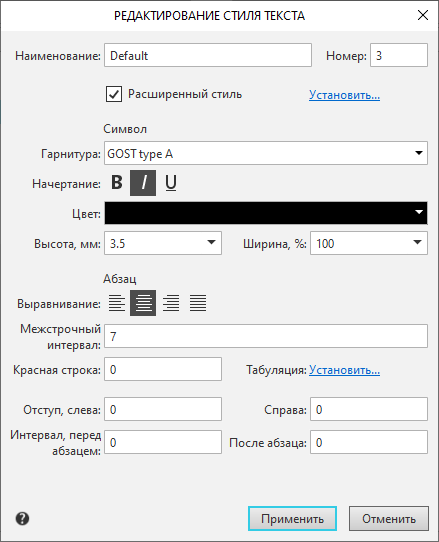

Элемент

Описание

Наименование

Поле для ввода (редактирования) имени стиля. Рекомендуется давать стилям информативные названия, которые хорошо отражают назначения стилей. В дальнейшем это упростит поиск стиля в списке.

Номер

Поле для ввода (редактирования) номера стиля. Номер должен быть уникальным. Правила нумерации стилей изложены в разделе Номер стиля.

Расширенный стиль

Опция позволяет установить дополнительные параметры стиля текста. После ее включения становится доступной ссылка Установить..., вызывающая диалог настройки расширенного стиля текста.

Группа Символ

Группа элементов позволяет задать параметры шрифта.

Гарнитура

В поле показывается название выбранного шрифта. Раскрывающийся список справа позволяет выбрать шрифт для отображения текста. Список содержит все шрифты, подключенные в ОС.

Начертание

Группа кнопок позволяет выбрать способ начертания символов текста. Доступны следующие варианты:

Полужирный

Курсив

Подчеркнутый

Цвет

В поле отображается текущий цвет символов текста. Раскрывающийся список справа позволяет выбрать цвет.

Высота, мм

Поле позволяет ввести или выбрать из предопределенного списка значение высоты символов текста (в миллиметрах). Введенное вручную значение добавляется в список и сохраняется в течение текущего сеанса работы КОМПАС-3D.

Ширина, %

Поле позволяет ввести или выбрать из предопределенного списка значение ширины символов текста (в процентах). Введенное вручную значение добавляется в список и сохраняется в течение текущего сеанса работы КОМПАС-3D.

Группа Абзац

Группа элементов позволяет задать параметры форматирования абзацев текста.

Выравнивание

Группа кнопок позволяет выбрать способ выравнивания абзаца. Доступны следующие варианты:

По левому краю

По центру

По правому краю

По ширине

Межстрочный интервал

Поле для ввода величины межстрочного интервала — расстояния по вертикали между строками текста в абзаце. Величина интервала зависит от размера выбранного шрифта.

Красная строка

Поле для ввода величины отступа вправо от границы абзаца в его первой строке.

Табуляция

При щелчке по ссылке Установить... вызывается диалог настройки параметров табуляции.

Отступ, слева/Справа

Поля для ввода расстояния между левой/правой границей поля ввода и соответствующей границей текста.

Обратите внимание на то, что из-за наличия просветов в символах шрифта, необходимых для того, чтобы буквы не «слипались» друг с другом, это расстояние в тексте может незначительно отличаться от заданного в диалоге.

Интервал, перед абзацем/

После абзаца

Группа полей для задания расстояния между двумя соседними абзацами. Оно складывается из двух величин — интервала после предыдущего абзаца и интервала перед последующим абзацем.

После нажатия кнопки Просмотреть в диалоге работы со стилями текстов появляется диалог Просмотр стиля текста. Он позволяет просмотреть стиль текста, недоступный для редактирования. Диалог просмотра аналогичен диалогу создания/редактирования стиля текста, но в нем не доступен ни один элемент управления, а вместо кнопок применения/отмены изменений отображается кнопка Закрыть.
