4. Методика «Снизу вверх с предварительной компоновкой» |
Scroll |
|

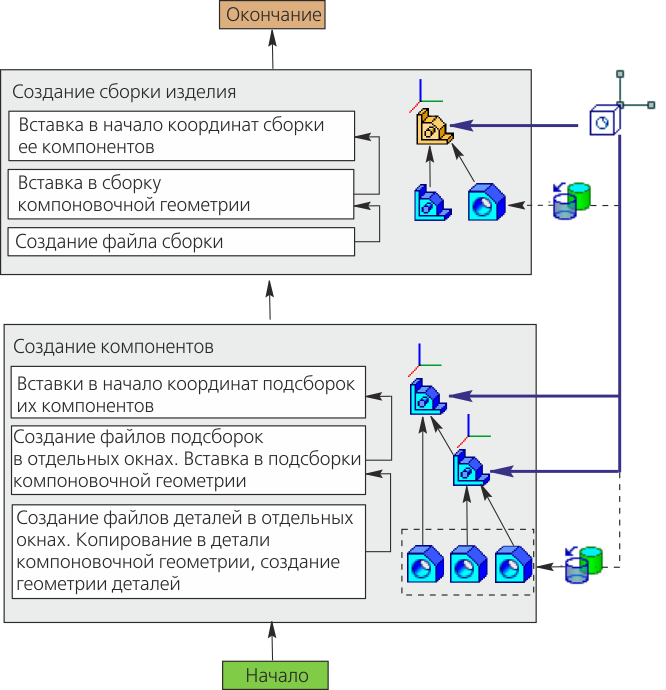

Схема проектирования снизу вверх с предварительной компоновкой
Методика предполагает последовательное, начиная с нижнего и завершая верхним уровнем, создание компонентов сборки и ее подсборок в отдельных окнах. В компоненты копируются требуемые части предварительно подготовленной компоновочной геометрии. Начала координат сборки, подсборок и деталей совпадают.
Методика применяется если:
•состав и конструкция сборки изначально полностью определены;
•большинство деталей и узлов разрабатываются впервые (количество заимствованных и библиотечных моделей незначительно);
•не требуется моделировать перемещение подвижных частей.
Последовательность проектирования снизу вверх с предварительной компоновкой
Шаг |
Описание |
Комментарий |
|
1.Подготовка компоновочной геометрии |
•создается файл детали или сборки, в котором строится компоновочная геометрия разрабатываемой сборки |
•при необходимости для основных узлов сборки создаются коллекции геометрических объектов |
|
2.Создание деталей |
•создаются файлы деталей; •с помощью команды Копировать объекты из файла компоновочной геометрии в файлы деталей копируются необходимые для построений объекты и (или) их коллекции; •в файлах деталей выполняются построения |
||
3.Создание подсборок, вставка компонентов в подсборки |
•создаются файлы подсборок; •в каждую из подсборок вставляется компоновочная геометрия; •в начало координат подсборки вставляются компоненты |
•если подсборки должны входить в подсборки более высокого уровня, действия этого шага в подсборках более высокого уровня повторяются |
|
4.Создание сборки |
•создается файл разрабатываемой сборки; •в сборку вставляется ранее подготовленная компоновочная геометрия; •в начало координат сборки вставляются компоненты |
•вставка компоновочной геометрии используется для контроля разрабатываемой сборки |
