Диалог установки значения размера |
Scroll |
Диалог позволяет задавать значения следующих размеров:
•ассоциативных размеров эскиза и размеров операции (подробнее см. раздел Размеры эскизов и операций),
•производных размеров — размеров эскиза или операции, представленных в виде элементов оформления
•ассоциативных размеров в чертеже, фрагменте или эскизе, проставленных в параметрическом режиме.

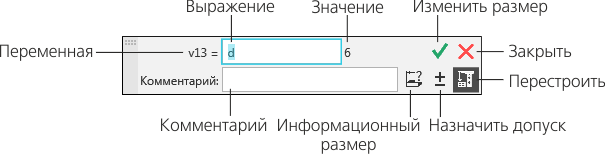

Набор элементов управления диалога зависит от того, для какого размера вызван диалог. Пример диалога, вызванного для производного размера, показан на рисунке. Описание элементов управления диалога приведено в таблице.
|
Диалог установки значения производного размера
Описание элементов управления
Наименование |
Описание |
|
Переменная |
Поле содержит имя переменной, соответствующей размеру. При работе с ассоциативным размером в эскизе или графическом документе поле доступно для изменения имени переменной. |
|
Выражение |
Поле для ввода значения размера: числа, константы или выражения для вычисления значения. Недоступно для информационного размера. Для задания значения углового размера в формате ХХ°ХХ'ХХ" вызовите команду Градусы, Минуты, Секунды из контекстного меню поля. |
|
Значение |
Информационное поле, в котором отображается текущее значение размера. |
|
Комментарий |
Поле для ввода комментария к переменной. |
|
|
Информационный размер |
Кнопка управляет типом размера: •кнопка нажата — размер информационный; значение размера вручную задать нельзя; •кнопка отжата — размер управляющий; значение размера доступно для задания. При вызове диалога для размеров операций кнопка Информационный размер отсутствует. |
|
При редактировании ассоциативного размера в чертеже, фрагменте или эскизе, проставленном в параметрическом режиме нажатие кнопки не изменяет тип размера — он всегда остается информационным. |
|
|
Назначить допуск |
Кнопка позволяет назначить допуск на размер. Вызывает диалог назначения допуска. Он содержит переключатель Допуск, управляющий наличием допуска у размера, и элементы задания допуска. |
|
Перестроить |
Кнопка управляет автоматическим перестроением модели после закрытия диалога: •если кнопка нажата, то после закрытия диалога модель перестроится в соответствии с произведенными изменениями, •если кнопка отжата, то после закрытия диалога модель не изменится; требуется самостоятельно перестроить модель. При вызове диалога в графическом документе или эскизе кнопка Перестроить отсутствует. |
Для завершения работы в диалоге с сохранением изменений нажмите кнопку Изменить размер
.
Кнопка Закрыть
позволяет прервать работу в диалоге, отказавшись от изменений.
Особенности задания значений размеров
•Размер операции
Если значение размера редактируется в процессе выполнения операции, то после изменения значения размера и завершения работы в диалоге фантом создаваемого объекта перестраивается независимо от состояния кнопки Перестроить.
•Размер без переменной
Если при изменении значения размера в поле Выражение вводится выражение или константа, то после завершения работы в диалоге содержимое этого поля заменяется вычисленным значением размера. Данное значение отображается в поле при следующем открытии диалога.
Комментарий, заданный в диалоге, не сохраняется — поле Комментарий становится пустым.
•Преобразование управляющего размера в информационный
Если значение размера задано константой или выражением, то после нажатия кнопки Информационный размер
и завершения работы в диалоге содержимое поля Выражение заменяется вычисленным значением размера. Данное значение отображается в поле при следующем открытии диалога.
