Диалог Выбор базового компонента |
Scroll |
Позволяет указать компонент, относительно которого будет определяться положение других компонентов модели при их симметричном размещении. Указанный компонент принимается базовым.

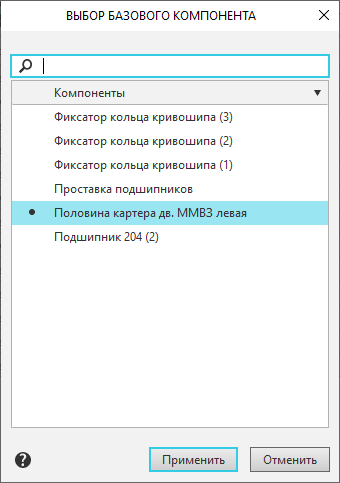

Диалог содержит список компонентов, каждый из которых может быть базовым для тех компонентов модели, которые должны быть добавлены как одно целое (эти компоненты выбираются перед вызовом диалога).
Компоненты в списке могут быть отсортированы по именам. После щелчка мышью в строке Компоненты справа в строке появляется треугольник. Чтобы изменить направление сортировки, щелкните по треугольнику.
В верхней части диалога находится поле поиска, которое служит для выбора в списке нужного компонента.
По умолчанию базовым является компонент, который находится на верхней строке списка. Базовый компонент отмечается в списке точкой.
Чтобы выбрать в качестве базового другой компонент, щелкните мышью слева от его названия в списке и нажмите кнопку Применить. Можно также дважды щелкнуть мышью по строке с названием компонента. После закрытия диалога положение указанных компонентов будет определяться относительно базового.
Кнопка Отменить позволяет закрыть диалог, отказавшись от выбора базового компонента.
