КОМПАС-3D v25

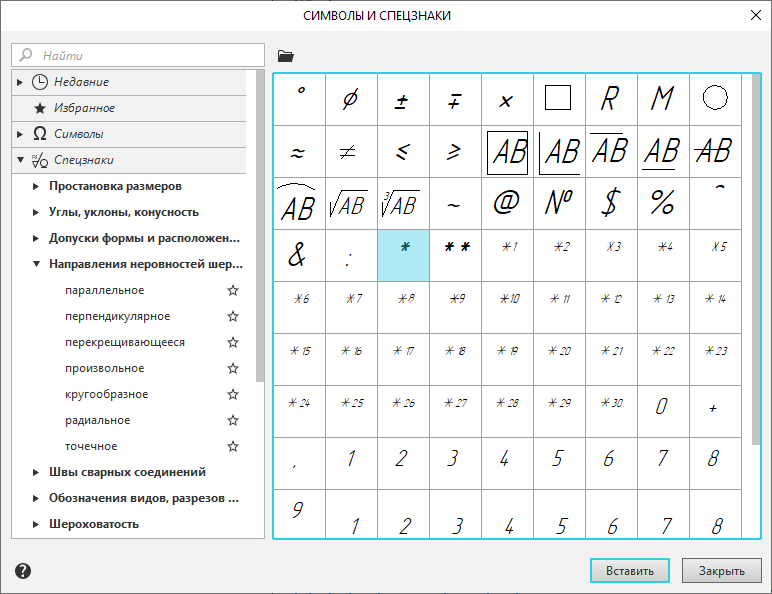

Позволяет выбрать символ или специальный знак для вставки в текст. Появляется на экране после вызова команды Спецзнак... или Символ... .

В левой части диалога отображается перечень доступных для вставки символов и спецзнаков. Символы и знаки объединены в одноименные группы.

В зависимости от того, какой командой вызван диалог, при появлении в нем будет раскрыта соответствующая группа — Символы или Спецзнаки. Группы можно раскрывать и закрывать, щелкая мышью на значках и в строках с их названиями.

В группе Недавние отображаются недавно использовавшиеся символы и спецзнаки, а в группе Избранное — элементы, отмеченные как избранные.

Над списком групп находится поле поиска, в котором возможен поиск символа или спецзнака. Чтобы найти нужный объект, введите искомые символы в поле поиска, а затем выберите нужную строку в появившемся списке результатов поиска.

В правой части диалога находится окно просмотра, содержащее таблицу символов и спецзнаков. Перемещаться по таблице можно как с помощью клавиш со стрелками, так и с помощью мыши. Ячейка выделенного объекта подсвечивается.

Чтобы вставить в текст символ или спецзнак, выделите его и нажмите кнопку Вставить. Можно также дважды щелкнуть левой кнопкой мыши на названии нужного объекта в списке или в окне просмотра. Диалог будет закрыт, а выбранный символ или спецзнак — вставлен в текст.

Для выхода из диалога без вставки символа или спецзнака нажмите кнопку Закрыть.

Описание групп и приемов работы в них приведено ниже.

Недавние

Группа содержит символы и спецзнаки, которые использовались в текущем сеансе работы КОМПАС-3D.

Если в текущем сеансе работы символы или спецзнаки не использовались для вставки в текст, то группа Недавние в списке не отображается.

Избранное

Для удобства работы наиболее часто используемые символы и спецзнаки можно отметить как избранные.

Чтобы отметить символ или спецзнак в качестве избранного, в строке с его названием щелкните мышью по значку Добавить в избранное . Дубликат объекта отобразится в группе Избранное. Дубликаты располагаются в порядке добавления символов и спецзнаков в избранное.

Для удаления дубликата символа или спецзнака из группы щелкните по значку Убрать из избранного .

Символы

Группа позволяет вставить в текст символы, недоступные с клавиатуры.

В окне просмотра отображается таблица символов, содержащихся в текущем шрифте. Раскрывающиеся списки Шрифт и Набор символов над окном просмотра служат для указания шрифта и набора символов в нем.

Спецзнаки

Группа позволяет вставить в текст специальные знаки и обозначения, отсутствующие в обычных наборах шрифтов (знак диаметра, различные символы для технологических обозначений и т.д.).

Спецзнаки сгруппированы по тематическим подразделам. По умолчанию используются знаки и обозначения, хранящиеся в файле Graphic.sss (текстовый файл, содержащий описания спецзнаков). Он поставляется вместе с системой и располагается в подпапке Sys главной папки КОМПАС-3D.

Чтобы подключить другой набор спецзнаков, нажмите кнопку Открыть над окном просмотра, и в появившемся диалоге выберите нужный файл.
