Рельеф — это замкнутая область на грани тела, представляющая собой выступ или углубление.
Граница рельефа определяется замкнутым контуром, который получается проецированием выбранных кривых на грань. В качестве кривых, образующих контур, могут использоваться ребра тел и поверхностей, линии эскизов, пространственные кривые.
В результате построения рельефа у тела формируются новые грани:
•Эквидистанта исходной грани в пределах полученного контура, расположенная от нее на заданном расстоянии «внутрь» или «наружу» относительно тела,
•Боковые грани, соединяющие исходную грань с эквидистантной. Они строятся по нормалям к исходной грани.
Примеры построения рельефа на гранях показаны на рисунке.
|
|
а) |
б) |
|
|
в) |
г) |

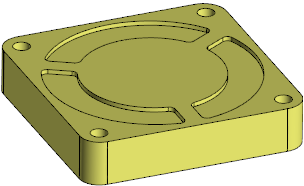

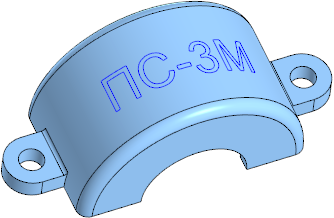

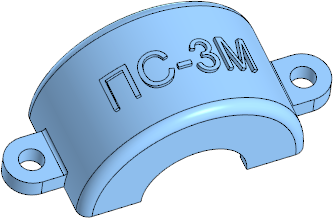

Примеры рельефа на грани:
а), в) исходные объекты, б), г) результат операции
Добавление рельефа возможно как к телам, построенным в самой модели, так и к телам, построенным в компонентах.
