В каждом эскизе можно создать необходимое количество слоев. Эти слои будут доступны только в данном эскизе. Кроме того, в модели могут быть созданы собственные слои, принадлежащие самой модели. Эти слои ограниченно доступны в эскизах.

Работа со слоями в эскизе ведется на Панели слоев. Чтобы включить/отключить отображение Панели слоев в эскизе, вызовите команду Настройка — Панели — Слои или нажмите комбинацию клавиш <Ctrl>+<L>. Панель слоев эскиза представлена на рисунке. Верхняя ее часть отображает слои редактируемого в данный момент эскиза и предназначена для работы с ними, а нижняя часть отображает слои текущей модели и служит для работы с ними.

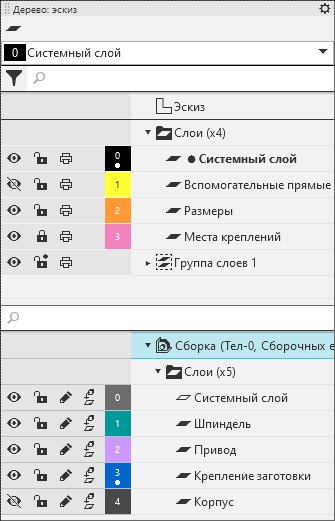

Панель слоев в эскизе

Список слоев эскиза включает имена слоев и групп слоев. Действия со слоями эскиза аналогичны действиям при работе со слоями в графическом документе и подробно описаны в разделе Слои. В эскизе доступны следующие действия со слоями:

•создание и удаление,

•выбор текущего слоя,

•изменение состояния слоя,

•настройка параметров слоя,

•создание групп слоев.

Отображаемый в эскизе список слоев модели такой же, как отображаемый вне эскиза. В эскизе доступно изменение состояния слоев модели, т.е. переключение значений свойств и смена текущего слоя, а также изменение имен, цветов и номеров слоев модели. Создавать новые слои и группы слоев, настраивать оптические свойства и удалять слои модели при работе в эскизе невозможно. Изменения слоев модели, выполненные в режиме эскиза, сохраняются после выхода из этого режима. Панель слоев также остается включенной после выхода из эскиза.
