Управление глубиной проецирования |
Scroll |
В некоторых случаях на ассоциативном виде чертежа требуется показать не все объекты модели, а только часть из них. Объекты, изображения которых должны присутствовать в виде, можно указать путем ограничения глубины проецирования, т. е. выделения в модели проецируемой области. Использование данного приема позволяет дать представление об устройстве изделия с необходимой степенью детализации.

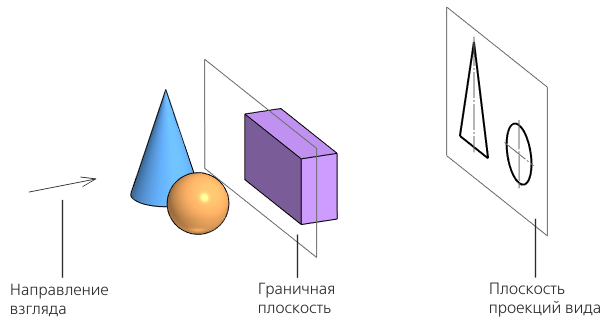

Проецируемая область определяется на виде чертежа двумя параллельными плоскостями: первая совпадает с ближайшей к наблюдателю габаритной плоскостью модели, вторая располагается за первой и является граничной плоскостью. На виде будут отображены только те объекты, которые находятся между плоскостями.
|
Ограничение глубины проецирования
Включить ограничение глубины проецирования и настроить его можно при создании ассоциативного вида или при редактировании уже существующего вида. Для этого переведите переключатель Глубина проецирования на Панели параметров вида в положение I (включено). После этого на Панели параметров появятся элементы управления граничной плоскостью.
|
Элемент Глубина проецирования доступен для всех ассоциативных видов, кроме Стандартных, Выносного элемента, Местного разреза и Разреза/сечения, если выбрано Сечение. |
Доступно два способа задания граничной плоскости, которые определяются положением переключателя Расстояние/Граничная плоскость:
•Если выбрано положение Расстояние, то граничная плоскость располагается на заданном расстоянии от ближайшей к наблюдателю габаритной плоскости модели. Для задания расстояния введите его в поле Расстояние — вручную или с помощью геометрического калькулятора. По умолчанию расстояние равно 10.
•Если выбрано положение Граничная плоскость, то граничная плоскость располагается относительно начала координат и задается вручную в графической области чертежа. Для этого в чертеже должен быть еще один ассоциативный вид. Плоскость проекций второго вида должна быть перпендикулярна плоскости проекций вида, для которого настраивается глубина проецирования. Когда курсор проходит над вторым видом, в графической области отображается фантом следа граничной плоскости в виде прямой линии.
После того, как плоскость указана, в поле Граничная плоскость появляется текст Плоскость задана, а название поля становится ссылкой. Щелчок по этой ссылке позволяет задать плоскость заново. Если требуется завершить процесс задания плоскости без ее смены, нажмите кнопку Остановить выбор
.
|
При использовании способа Расстояние положение граничной плоскости зависит от ближайшей к наблюдателю габаритной плоскости модели. Если в результате изменения модели эта плоскость смещается, то положение граничной плоскости определяется заново. При выборе способа Граничная плоскость положение фиксируется относительно начала координат и не меняется при перестроении модели. |
|
Во время создания ассоциативного вида граничная плоскость может быть задана только способом Расстояние, а во время редактирования — любым из способов. |
Если граничная плоскость пересекает объекты (компоненты, тела, поверхности) модели, то можно выбрать вариант их отображения на виде с помощью группы кнопок Компонент на границе:
Показывать до границы — отображается только часть объекта, попавшая в пространство до граничной плоскости;
Показывать целиком — объект отображается полностью;
Скрывать — объект не отображается.
Завершив настройку глубины проецирования, задайте (при необходимости) другие параметры вида и нажмите кнопку
. Если настройка выполнялась в процессе редактирования уже существующего вида, перестройте чертеж, нажав клавишу <F5>. Объекты модели, находящиеся за граничной плоскостью, перестанут отображаться на виде.
Виды с ограничением глубины проецирования отмечаются в Дереве чертежа пиктограммой
.
|
Изменения в одном из видов никак не влияют на изображение в других видах чертежа. |
В Дереве чертежа по умолчанию отображается полный перечень объектов модели, спроецированной в вид — даже если на виде показаны не все объекты. Чтобы отображались только фактически присутствующие в виде объекты, вызовите из контекстного меню этого вида команду Отображать в Дереве только видимые.
Особенности настройки глубины проецирования в разрезах
Если ассоциативный вид — разрез, то при настройке глубины проецирования способом Расстояние ближайшая к наблюдателю габаритная плоскость совпадает с секущей плоскостью разреза. В случае ступенчатого разреза — с ближайшей к наблюдателю секущей плоскостью.
В ломаном разрезе для каждой его части габаритная плоскость совпадает с секущей. т. е. граничные плоскости строятся параллельно на заданном расстоянии от каждой секущей плоскости разреза.
В виде с местными разрезами граничная плоскость задается от ближайшей к наблюдателю габаритной плоскости.
