Режим исполнений |
Scroll |
Для перевода Панели состава изделия в режим исполнений нажмите кнопку Режим исполнений
, расположенную в области вызова команд этой панели. Кнопка отображается, если текущая модель является сборкой и Панель состава изделия развернута.
По умолчанию на Панели состава изделия показано только одно — текущее — исполнение модели. После включения режима исполнений Панель состава изделия модифицируется следующим образом:
•Колонка Количество разделяется на несколько колонок — для отображения количеств составных частей в разных исполнениях.
•В заголовках колонок показываются номера исполнений, а для основного исполнения — базовая часть обозначения. Колонки следуют друг за другом в порядке возрастания номера исполнения.
•Пользователь может управлять показом колонок количеств для исполнений с помощью списка в поле справа от кнопки Режим исполнений , см. рисунок. Можно включить отображение колонок для всех исполнений, для одного или нескольких десятков исполнений, если их больше десяти (включая основное). Кроме того, исполнения можно выбрать произвольно: для этого следует ввести в поле номера и/или диапазоны исполнений через запятую, например, 1,3,5-8.
Обратите внимание, что числа в списке — это номера колонок, а номера исполнений в общем случае могут с ними не совпадать.
•Если показ колонки текущего исполнения включен, то она выделяется цветом, заголовок этой колонки отмечается значком
.
•Составные части, которые включены в несколько исполнений, показываются в виде разворачиваемой группы. Это отображение аналогично отображению группы одинаковых составных частей в обычном режиме работы Панели состава изделия, с той лишь разницей, что масса в групповой строке подчиняется правилу Совпадение, а не Сумма. В группе показываются все вставки составной части, которые фактически присутствуют в модели — во всех ее исполнениях.
•На пересечении строки, которая соответствует составной части, входящей в определенное исполнение, и колонки с номером этого исполнения отображается количество данной составной части в этом исполнении. Сразу после вставки компонента в сборку это количество равно 1 и в дальнейшем может быть изменено пользователем.
•Число строк в группе зависит только от того, в каком количестве и в скольких исполнениях составная часть имеется, и не зависит от того, какие исполнения выбраны для показа. Если для исполнения, содержащего ту или иную составную часть, не включена колонка Количество, то в строке этой составной части значение количества не показывается. Чтобы его увидеть, нужно отобразить соответствующую колонку.
•Составная часть, выделенная на Панели состава изделия, подсвечивается в графической области, если принадлежит текущему исполнению.
|
Группы из одной составной части на Панели состава изделия быть не может, т.е. составная часть, входящая в единственное исполнение, отображается на Панели в виде одной строки. |

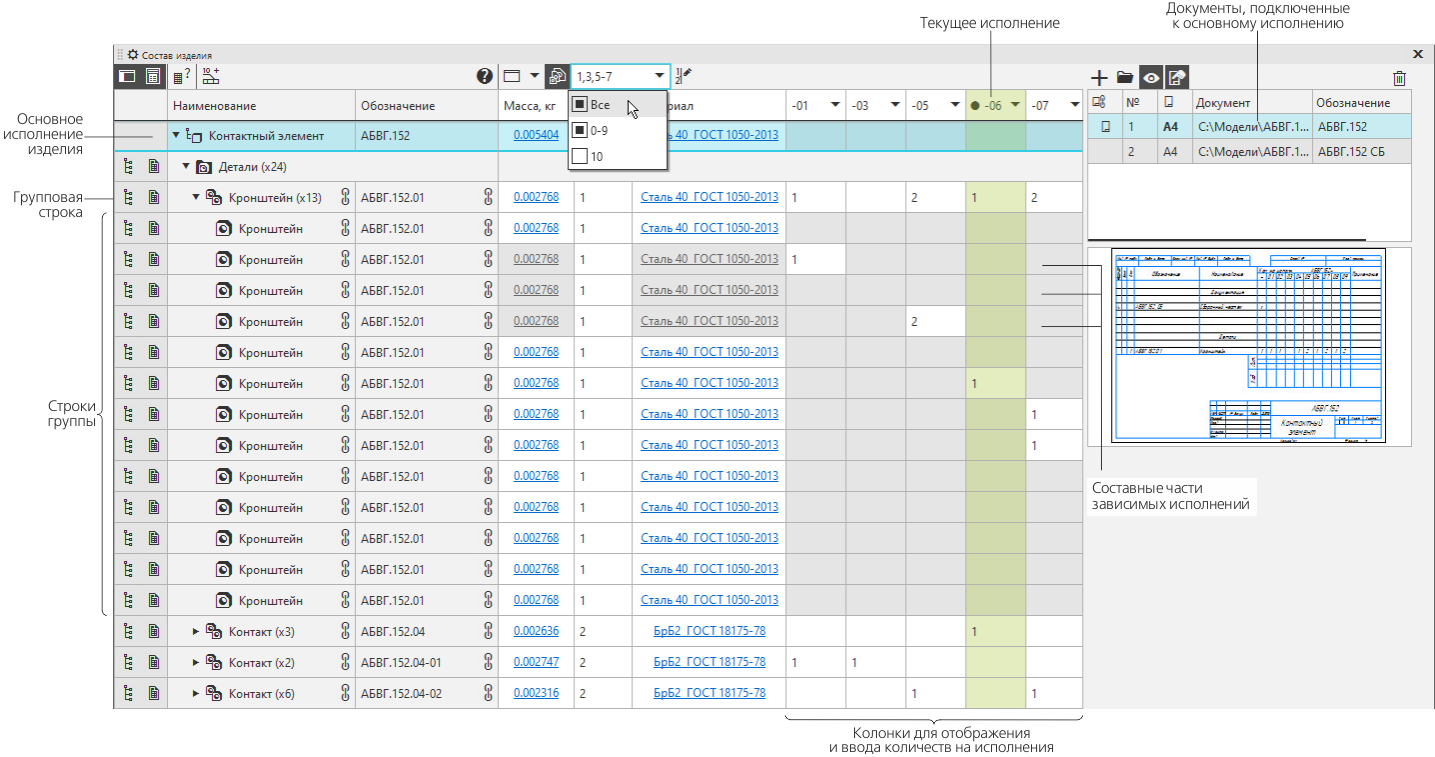

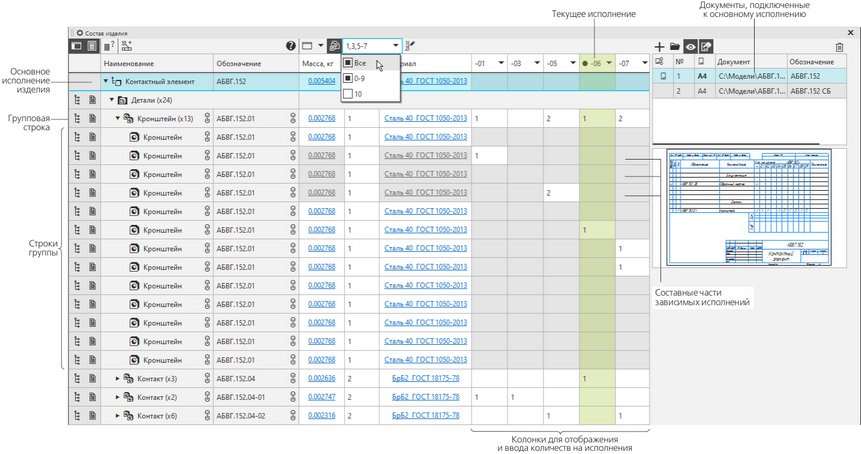

Панель состава изделия в режиме исполнений: включен показ исполнений
01, 03 и с 05 по 07. Исполнение 07 содержит две вставки детали Кронштейн,
03 — ни одной, а 05 — одну, но количество вручную исправлено на 2.
Исполнения 01, 03 и 05 — зависимые.
|
Обратите внимание: в первой строке таблицы отображаются свойства основного исполнения изделия (поэтому, например, значение в первой ячейке колонки Масса не является суммой значений из остальных ячеек этой колонки). Эти свойства будут переданы в основную надпись спецификации или чертежа по текущей сборке. Также, поскольку первая строка соответствует основному исполнению, в области для работы с документами при ее выделении отображается список документов, подключенных к основному исполнению изделия (а не к текущему). Документы, добавленные в список в режиме исполнений, подключаются к основному исполнению. Чтобы просмотреть или изменить список документов, подключенных к другому исполнению, нужно отключить режим исполнений на Панели состава изделия и сделать текущим требуемое исполнение. |
