По умолчанию в Редакторе свойств находятся столбцы со свойствами, подключенными к документу в КОМПАС-3D. Каждый столбец в Редакторе соответствует одному свойству.

Чтобы изменить набор свойств, отображаемых в Редакторе, нажмите кнопку Настройка столбцов . На экране появится диалог, в котором вы можете сформировать набор отображаемых свойств и настроить их взаимное расположение (см. рисунок).

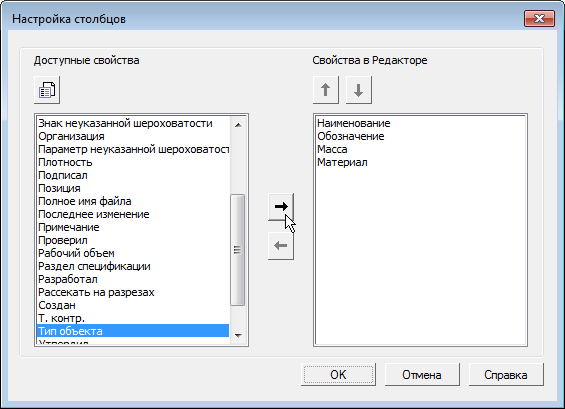

Диалог настройки столбцов в Редакторе свойств

В диалоге перечислены локальные свойства документа. Из них в окне Доступные свойства находятся свойства документа, доступные для выбора, а в окне Отображаемые свойства — свойства, выбранные для отображения в Редакторе.

Чтобы добавить свойство в список отображаемых свойств, выделите его в окне Доступные свойства и нажмите кнопку Перенести вправо . Свойство будет перенесено в окно Отображаемые свойства.

Чтобы удалить свойство из списка отображаемых, выделите его в окне Отображаемые свойства и нажмите кнопку Перенести влево . Свойство будет удалено из этого окна, оно появится в окне Доступные свойства.

Вы можете изменить порядок следования свойств в Редакторе свойств, перемещая их в окне Отображаемые свойства. Для этого выделите свойство, положение которого требуется изменить, и нажмите кнопку Переместить вверх /вниз . Кнопка доступна, если свойство можно переместить на указанную позицию.

После завершения настройки столбцов нажмите кнопку ОК.
