Особенности работы с ассоциативными видами в Дереве документа |
Scroll |
Особенность отображения ассоциативного вида в Дереве чертежа состоит в том, что его подчиненными объектами являются:
•модель, изображение которой содержится в этом виде,
•местные разрезы, если они есть в виде.
Объекты, составляющие модель, сгруппированы в разделы: Тела, Поверхности, Кривые и точки, Компоненты (см. рисунок)..
Объекты модели, которые не участвуют в формировании ее изображения в чертеже — эскизы, вспомогательные оси и плоскости, ЛСК и т.п. — не отображаются в Дереве чертежа.
|

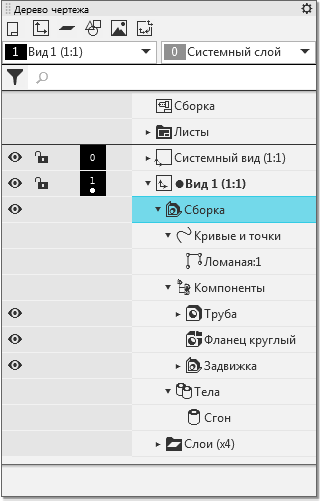

Дерево чертежа с ассоциативным видом сборки
С помощью пиктограмм Видимый
/Погашенный
в левой части Дерева можно управлять отображением в виде проекции всей модели или отдельных ее компонентов.
