КОМПАС-3D Viewer v22

Элемент

Описание

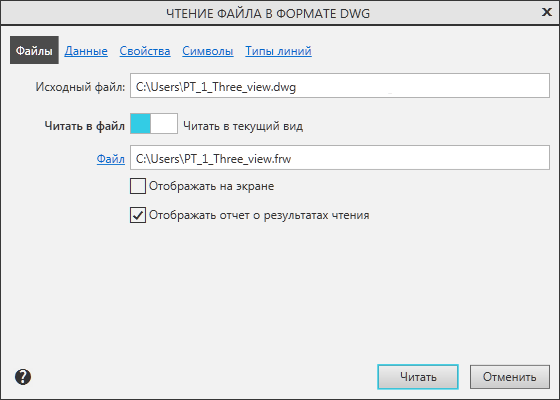

Исходный файл

В этом поле отображается имя импортируемого файла.

Читать в файл/Читать в текущий вид

С помощью этого переключателя укажите вариант размещения полученного изображения: в новом документе или в текущем документе.

Файл

Для выбора уже существующего файла щелкните мышью по этой ссылке. Имя файла отображается в поле справа.

Отображать на экране

Включите эту опцию, чтобы импортируемые объекты отображались на экране во время чтения. Опция присутствует на странице при чтении в файл.

На слои-источники

Импортируемые объекты будут помещены на свои слои. При необходимости нужные слои создаются автоматически. Опция присутствует на странице при чтении в текущий вид.

На текущий слой

Все импортируемые объекты будут помещены на текущий слой. Опция присутствует на странице при чтении в текущий вид.

Отображать отчет о результатах чтения

Включите эту опцию, чтобы просмотреть перечень объектов, которые не могут быть импортированы, и причины невозможности импорта. Эти сведения отображаются в Информационном окне.

Элемент

Описание

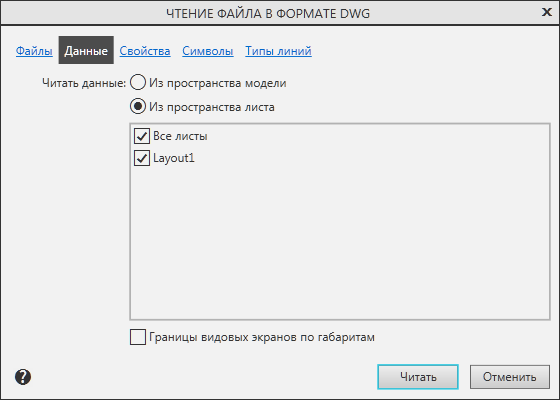

Читать данные из пространства модели

Выберите этот вариант, если в результирующий документ требуется передать только графическое изображение, существующее в пространстве модели AutoCAD.

Читать данные из пространства листа

Выберите этот вариант, если в документ КОМПАС требуется передать объекты из пространства листа. При выборе данного варианта импорта доступен список компоновок (layout), в котором можно указать, какие именно компоновки следует импортировать.

Список компоновок (layout)

Список позволяет выбрать компоновки для импорта. Включите опции, соответствующие компоновкам, которые должны импортироваться.

Список доступен, если выбран вариант импорта Читать данные из пространства листа.

Все листы

Опция позволяет включить/отключить доступность всех компоновок, содержащихся в списке.

Границы видовых экранов по габаритам

Включите эту опцию для ускорения чтения за счет упрощения формы видовых экранов импортируемого документа до их габаритных прямоугольников.

Элемент

Описание

Масштаб

Выберите из списка или введите значение коэффициента масштабирования графических объектов.

Единицы измерения

Выберите нужные единицы измерения для импортируемых объектов (миллиметры или дюймы).

Приводить тексты к системным

Включите эту опцию, чтобы тексты из импортируемого файла были записаны с параметрами, установленными в документе КОМПАС по умолчанию для соответствующих надписей (текст на чертеже, текст над/под полкой линии выноски и т.д.).

Конвертировать текст из OEM в ANSI

Включите эту опцию, если при импорте необходимо выполнить перекодирование текстов из DOS-кодировки в Windows-кодировку.

Сужение текста

Эта опция позволяет задавать отношение ширины получившихся при импорте текстов к их ширине в исходном документе с целью подгонки ширины надписей к конкретным габаритам.

Коэффициент высоты текстов

Эта опция позволяет задавать отношение высоты получившихся при импорте текстов к их высоте в исходном документе с целью подгонки высоты надписей к конкретным габаритам.

Таблица соответствия объектов

Эта таблица позволяет настроить чтение линий-выносок, штриховок, растров, таблиц и некоторых других объектов, записанных в файле DXF/DWG.

В колонке AutoCAD перечислены объекты, чтение которых можно настроить, в колонке КОМПАС — варианты объектов, которые можно получить в результате чтения, а в колонке Параметры — варианты чтения стрелок размеров, линий-выносок и штриховок.

Элемент

Описание

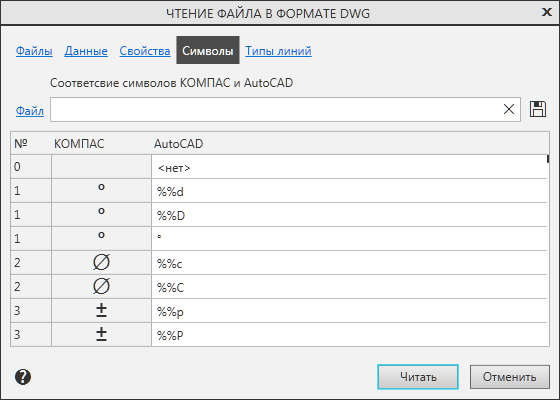

Файл

Для подключения ранее сохраненного файла соответствия символов щелкните мышью по этой ссылке.

Записать в файл

Для сохранения сделанной настройки соответствия символов в файле нажмите эту кнопку.

По умолчанию

Для загрузки настройки соответствия символов по умолчанию нажмите эту кнопку.

Элемент

Описание

Файл

Для подключения созданного или ранее сохраненного файла соответствия типов и стилей линий щелкните мышью по этой ссылке.

Вы можете создать файл соответствия типов и стилей линий в текстовом режиме и подключать его при импорте файлов DXF.

По умолчанию

Для загрузки настройки соответствия типов и стилей линий по умолчанию нажмите эту кнопку.

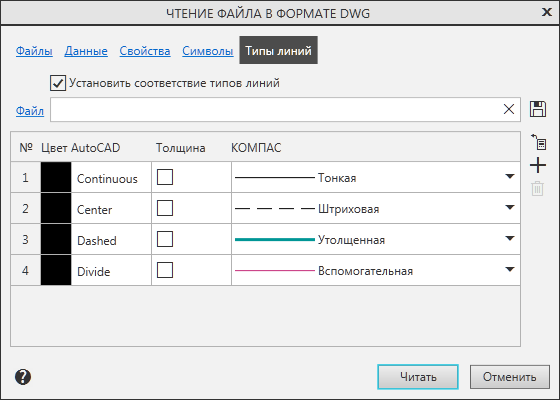

Установить соответствие типов линий

Чтобы при импорте происходила замена линий системы AutoCAD системными или библиотечными линиями КОМПАС, необходимо задать соответствия между типами линий в AutoCAD и стилями линий в КОМПАС-3D Viewer. Для этого включите данную опцию. После включения опции становятся доступными остальные опции и кнопки вкладки.

В окне просмотра отображаются уже имеющиеся соответствия между типами и стилями линий: в колонке AutoCAD отображаются цвет, название типа линии и ее толщина в AutoCAD, а в колонке КОМПАС — название системного стиля линии в КОМПАС.

Записать в файл

Для сохранения сделанной настройки соответствий в файле нажмите эту кнопку. В появившемся диалоге укажите имя файла для записи.

Прочитать из чертежа AutoCAD

Эта кнопка позволяет отобразить в окне просмотра названия типов линий, используемых в выбранном для чтения чертеже AutoCAD, цвета и толщины этих линий.

Добавить

Чтобы добавить соответствие, нажмите эту кнопку. В добавленной строке введите название типа линии AutoCAD, ее цвет и толщину и установите стиль линии КОМПАС.

Удалить

Чтобы удалить соответствие, выберите его в окне просмотра и нажмите эту кнопку.
