Все листы одного чертежа показываются на экране одновременно. Они располагаются вплотную друг к другу слева направо в порядке создания.

Листы никак не связаны с изображением, хранящимся в чертеже. Условно можно считать их лежащими в специальном слое, который расположен поверх всех графических объектов.

Основной инструмент управления листами чертежа — Дерево документа.

По умолчанию список листов свернут. Чтобы его раскрыть, щелкните по значку слева от пиктограммы Листы .

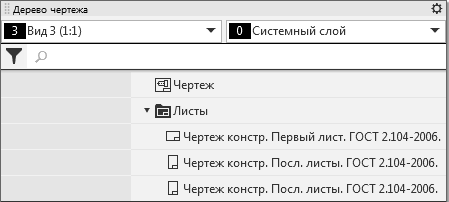

Листы в Дереве чертежа

Выбранный лист можно отобразить на экране одним из следующих способов:

•Выделите нужный лист в Дереве чертежа и вызовите из контекстного меню команду Показать лист.

•Дважды щелкните мышью по пиктограмме листа в Дереве чертежа (она находится слева от названия оформления).
Изображение на экране будет сдвинуто так, чтобы выбранный лист оказался в центре графической области. Если при текущем масштабе отображения лист не виден полностью, то масштаб уменьшается так, чтобы он был виден.
