Команда Выгрузка данных для CAE |
Scroll |
Позволяет выгружать данные о слоях в формате HDF5 для передачи в программное обеспечение CAE.
Для вызова команды нажмите Выгрузка данных для CAE
на инструментальной панели Экспорт.
Чтобы выгрузить данные, выполните следующие действия.
1. Укажите пакет.

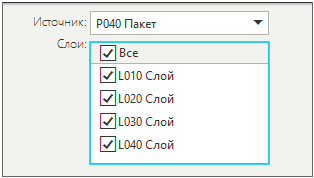

Из списка Источник выберите пакет, слои которого необходимо выгрузить в формат HDF5.
2. Укажите слои для выгрузки в разделе Список слоев для выгрузки в XML.
|
3. Укажите папку для сохранения HDF5-файла.
Чтобы сменить папку по умолчанию, щелкните по ссылке Размещение и укажите в открывшемся окне необходимую директорию для сохранения файлов с данными для CAE. Подтвердите выбор нажатием кнопки Выбор папки.
|
4. Укажите тип документа.
Из списка Тип документа выберите тип, в формате которого необходимо получить информацию по слоям.
|

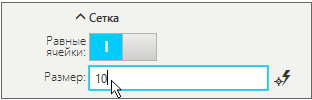

По умолчанию выбранные слои выгружаются с коэффициентом масштабирования сетки равным 1. Для изменения размера ячейки в абсолютной величине установите переключатель Равные ячейки в положение I (включено), выключите переключатель Автоопределение |
|
5. Нажмите кнопку Создать объект
для экспорта файла.
Чтобы прервать работу команды, нажмите кнопку Завершить
.
