Композиты

Позволяет создать ссылки на слои в другой детали или сборке.

Для работы команды требуется наличие отдельного документа детали (*.m3d) или сборки (*.a3d) со вставленным исходным документом с композитной структурой. Кроме этого, в документе, в котором создаются ссылки на слои, должен быть создан пакет с соответствующей поверхностью и СК.

Для вызова команды нажмите кнопку Слои по ссылке на инструментальной панели Композиты.

Чтобы создать слои по ссылке, выполните следующие действия.

1. В разделе Объект назначения из списка Пакет выберите пакет исходного документа.

2. В секции Объекты источника в поле Источник укажите второй документ.

В поле Источник укажите вставленный в деталь или сборку исходный документ с композитной структурой.

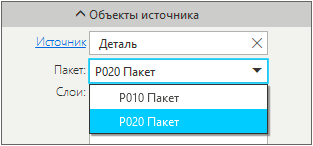

3. Выберите пакет источника.

В поле Пакет из раскрывающегося списка выберите пакет исходного документа, слои которого планируется скопировать по ссылке.

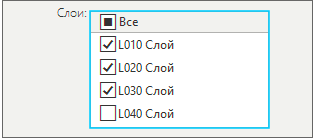

4. Выберите слои для создания ссылок.

В списке Слои включите опции копируемых слоев.

5. Настройте опцию Группировать по пакетам.

При включении опции каждый слой по ссылке создается в отдельном пакете, при отключении — все создаваемые слои по ссылке будут являться дочерними объектами одного пакета.

6. Настройте опцию Сохранять связь с источником.

По умолчанию опция включена, что позволяет обновлять данные модели со слоями по ссылке при изменении данных исходного документа (модели источника).

Для отображения и редактирования созданных слоев по ссылке перейдите в Навигатор на инструментальной панели Композиты.

7. При выборе слоя в Навигаторе становится доступна команда Обновить слои по ссылке . Данная команда позволяет обновить параметры слоя по ссылке при изменении композитной структуры исходного документа.

8. Нажмите кнопку Создать объект .

Чтобы прервать работу команды, нажмите кнопку Завершить .
