Композиты

Позволяет моделировать рассечение слоя на части и автоматическим созданием новых слоев, на которых эти части размещаются. Для выполнения команды предварительно должен быть создан слой для рассечения. Также следует построить секущие кривые, плоскости, ЛСК и объекты вспомогательной геометрии, если требуется.

Для вызова команды нажмите кнопку Рассечение слоя на инструментальной панели Композиты.

Чтобы построить рассечение, выполните следующие действия.

1. Укажите пакет.

Из списка Источник выберите пакет, слой которого необходимо рассечь на части.

В списке доступны пакеты, содержащие слои.

2. Укажите слой.

Из списка Слой выберите слой для выполнения рассечения.

3. В разделе Постфикс можно задать дополнительный текст в обозначениях создаваемых слоев, если требуется.

В поле Разделитель введите разделитель, который добавляется в конец обозначения каждого создаваемого слоя.

В поле Начальное значение введите порядковый номер после разделителя в обозначение каждого создаваемого слоя. Отсчет ведется от начального значения с шагом 1. Начальное значение — 0 или целое положительное число.

4. Включите опцию Удалять исходный объект, если рассекаемый слой должен быть удален после создания частей его рассечения. Если опция выключена, то исходный слой остается в модели.

5. В секции Параметры рассечения доступен единственный способ задания разреза — По объектам.

Задайте параметры:

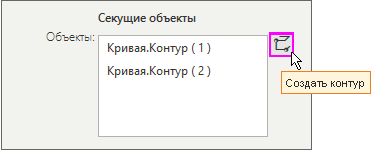

•При активизированном поле Объект в группе Секущие укажите существующие контуры и/или набор секущих плоскостей в графическом окне или Дереве построения или постройте контуры в процессе Создать контур .

Контур должен лежать на поверхности пакета и однозначно определять границу отсечения. Если контуров несколько, то они все указываются или строятся подряд.

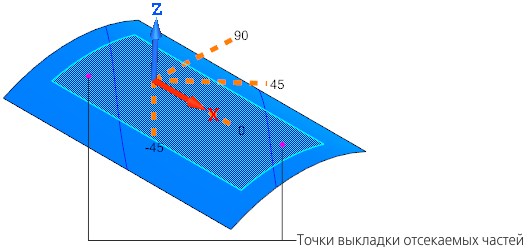

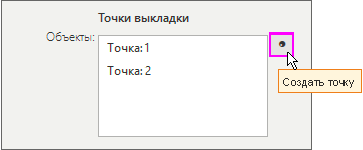

•При активизированном поле Объекты в группе Точки выкладки укажите имеющиеся точки выкладки или воспользуйтесь командой Создать точку.

Точки выкладки должны лежать внутри ограничивающих их контуров.

6. Если при рассечении используется сетка, в секции Отображение сетки установите переключатель Отобразить в положение I (включено).

Параметры Масштаб и Размер ячейки описаны в команде Драпировка.

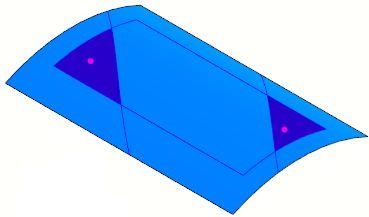

7. Нажмите кнопку Создать объект .

За один вызов команды можно рассечь несколько слоев.

Чтобы прервать работу команды, нажмите кнопку Завершить .

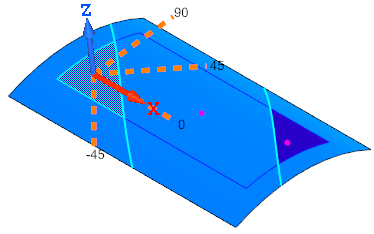

Созданные слои отображаются в Дереве построения как дочерние элементы объекта Пакет. Для внесения изменений в параметры слоя воспользуйтесь командой Навигатор. В открывшемся окне с композитной структурой найдите необходимый слой и дважды щелкните по нему. Также можно вызвать команду Редактировать на инструментальной панели команд Навигатора структуры или из контекстного меню слоя.
