Позволяет моделировать драпировку выбранного слоя с целью анализа на технологичность.

Для вызова команды нажмите кнопку Драпировка на инструментальной панели Анализ.

Чтобы создать драпировку, выполните следующие действия.

1. Укажите пакет.

Выберите из списка в поле Источник пакет, для слоев которого планируется провести анализ драпировки.

2. Укажите слой.

Выберите слой из списка в поле Слой.

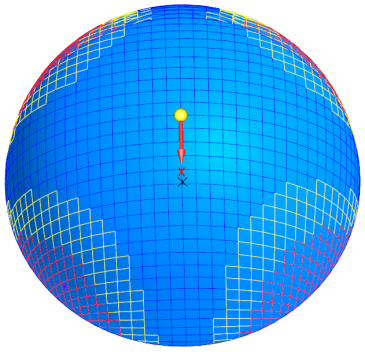

В графическом окне на поверхности пакета отобразится сетка, показывающая результат моделирования драпировки выбранного слоя.

Синие ячейки сетки указывают на отсутствие деформации материала слоя, желтые — на допустимую деформацию, красные — на недопустимую.

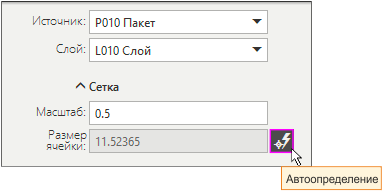

3. Задайте относительный размер ячейки.

По умолчанию относительный размер ячейки равен 1. Для улучшения качества сетки уменьшите относительный размер ячейки, задав меньший коэффициент в поле Масштаб.

4. Отредактируйте абсолютный размер ячейки.

Абсолютный размер ячейки вычисляется автоматически в зависимости от значения поля Масштаб и габаритов детали. Для улучшения качества сетки отключите функцию Автоопределение поля Размер ячейки и введите значение абсолютного размера ячейки вручную.

5. Поля Предупреждающий угол, Предельный угол и Максимальное отклонение заполняются автоматически согласно свойствам выбранного материала слоя. Если материал слоя не назначен, то отображаемые поля доступны для заполнения вручную.

6. Чтобы прервать работу команды, нажмите кнопку Завершить .
